アコード待ちぼうけ

〜 ドライブレコーダー取付 〜


　　CR7アコード(ハイブリッド)に

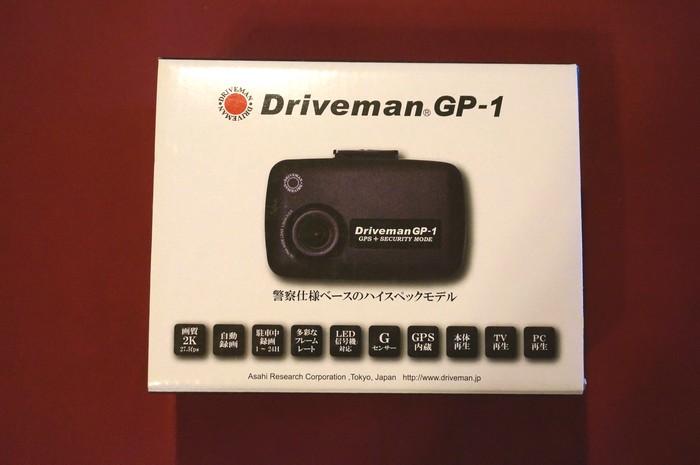

　　アサヒリサーチ ドライブマン GP-1を取り付けました。

　　

　　使用したものは以下の通りです。
　　 　　 　　 　　 　　
アサヒリサーチドライブマン GP-1 STD スタンダードセット楽天オートメリッサで購入
カーDIYショップ　ピカイチピカイチ　アコードハイブリッド（CR6）　電源取り　オプションカプラーピカイチ　ヤフオク店で購入
メーカー不明たまたま家にあった平型端子(オス)　２個購入先不明

　　ドライブマンGP-1の駐車録画機能に期待して買いました。

　　次からは問答無用で被害届を出していきたいです。

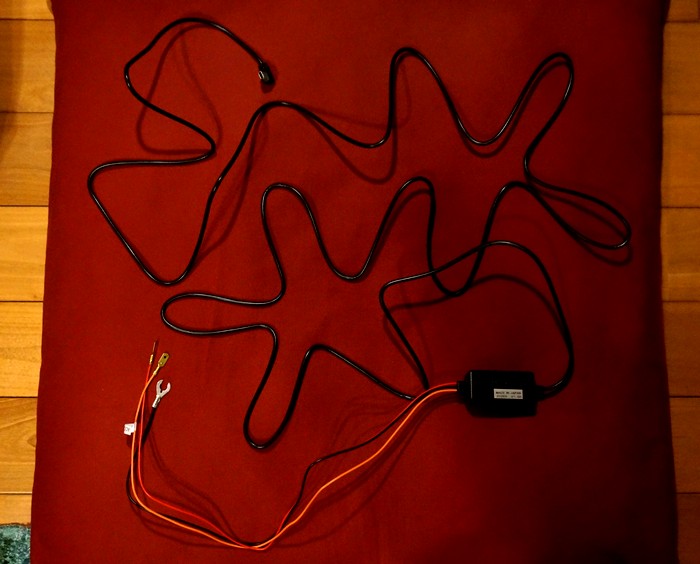

　　ドライブマンGP-1 STDスタンダートセットには

　　駐車録画に必要な電源ケーブルが付属しています。


　　常時電源とACC電源とアースの３本をつなぎます。

　　電源を取り出すため

　　カーDIYショップ　ピカイチ　ヤフオク店で

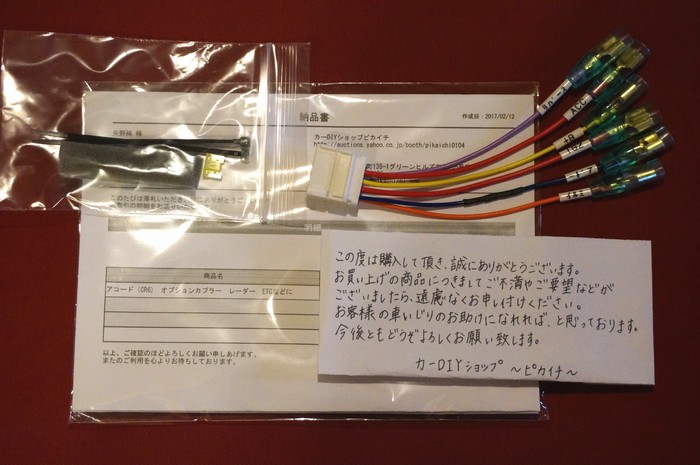

　　CR6アコード用オプションカプラを購入しました。

　　

　　説明書と黄色いヒューズが付いていました。

　　
　　
　　カプラが平型端子(メス)で

　　GP-1の電源ケーブル側がむき出しのケーブルだったので

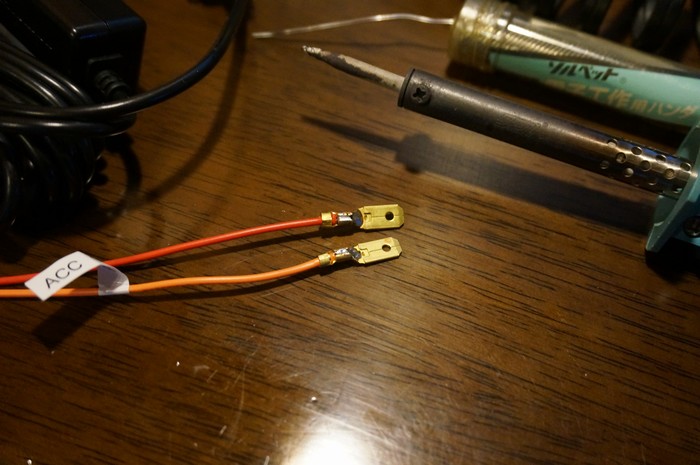

　　たまたま家にあった平型端子(オス)を付けました。

　　圧着に自信が無いのでハンダ付けしました。

　　

　　回路ボックスからUSB端子まで３メートル位あります。

　　

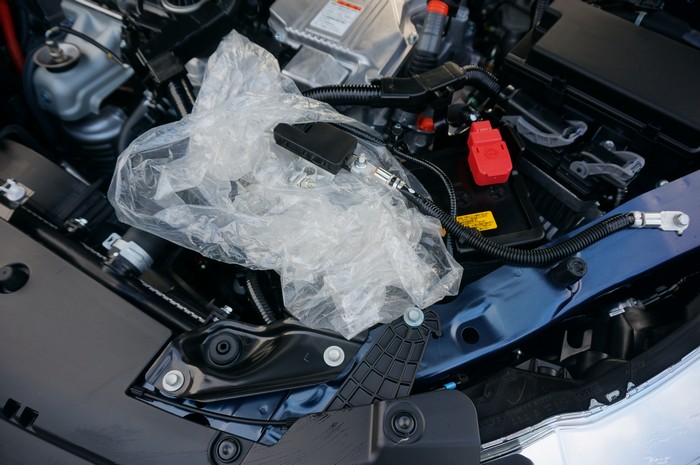

　　アースを外しました。

　　アコードのアース端子にはケーブルが幾つもつながっていて

　　外した端子をよけておく事ができません。

　　ビニール袋を挟んでおきました。
　　
　　
　　

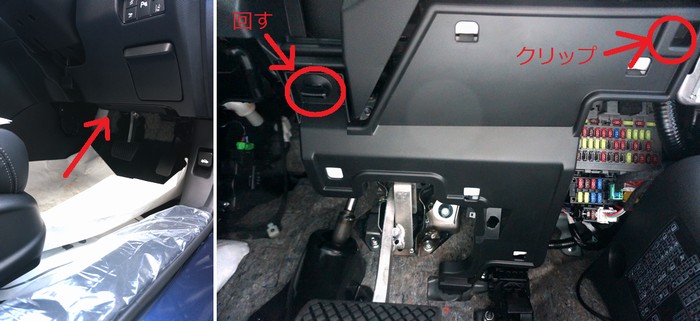

　　ハンドルの下の底面に防音板がついています。
　　
　　手で回すコネクタが左にあり、これを回してから

　　右のほうを下に引っ張ってクリップを外しました。

　　車体側の奥にゴムのピンがあり、防音板が差し込まれています。

　　

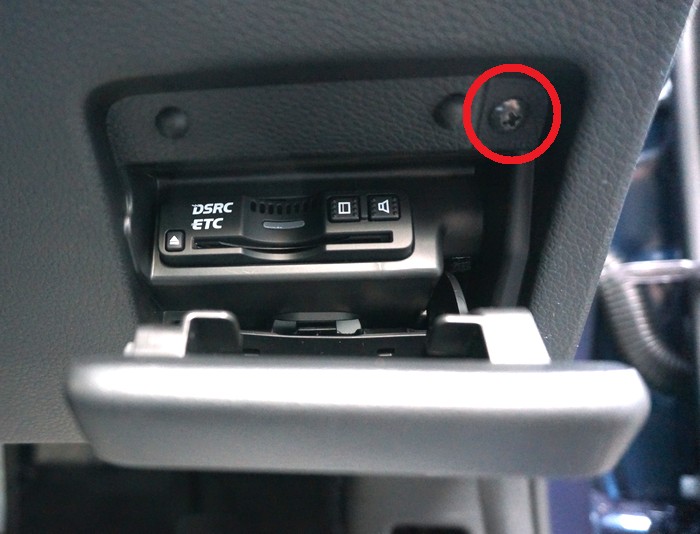

　　ETCの所に黒いネジが一本あり、外しました。

　　

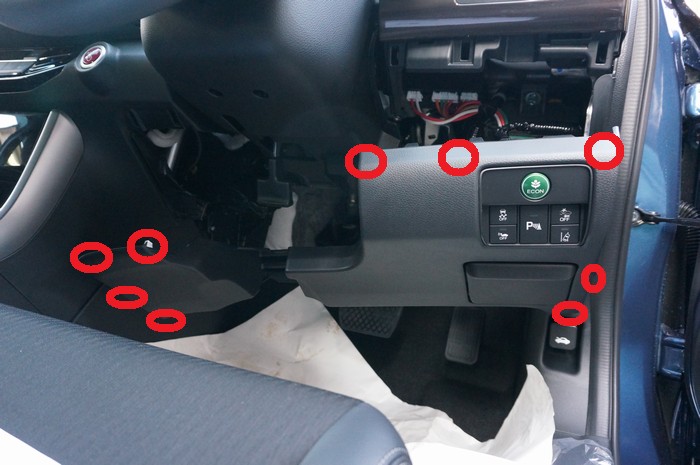

　　赤丸の所にクリップがあります。

　　

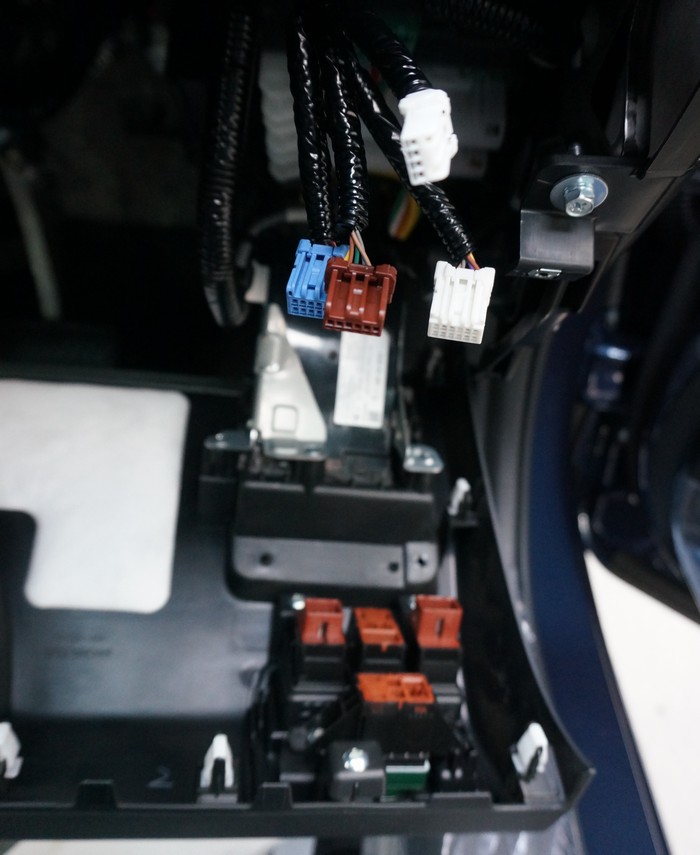

　　コネクタが７個あるようなのですが

　　面倒だったので上の４個だけ外して、

　　ETCのコネクタは付けたままパネルを宙づりにしました。

　　

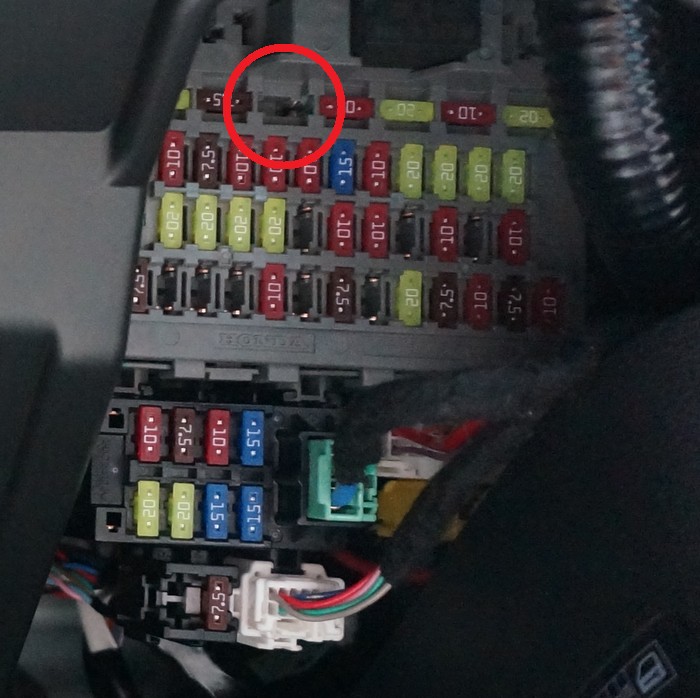

　　オプションカプラに付属していた黄色いヒューズを

　　説明書通りの位置に付けました。

　　(付けた後の写真を撮り忘れました。)

　　

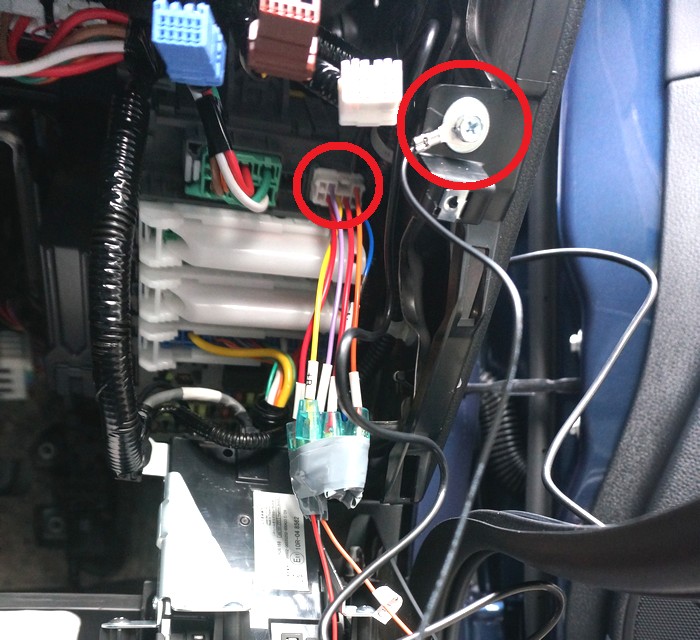

　　オプションカプラを付けました。

　　アースに丁度よさそうなネジがあり、付けました。


　　車体側のドアパッキンをめくり

　　スキマからUSB端子を取り出して配線しました。

　　面倒だったのでAピラーのカバーも外さずに

　　じわじわケーブルを入れていきました。

　　

　　バッテリーのアース端子を付けて電源を入れ

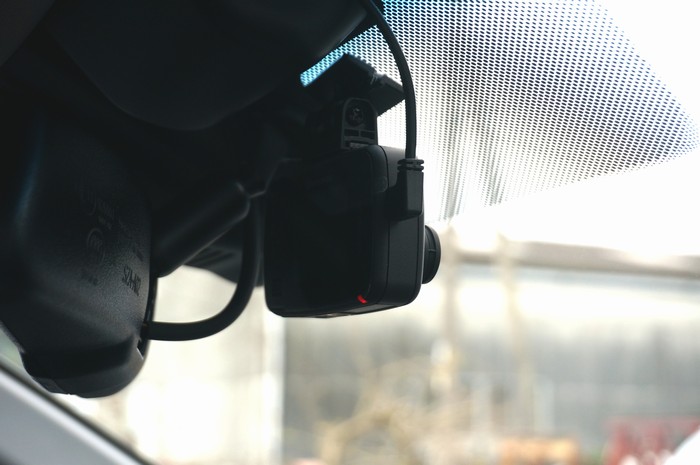

　　初期設定を行い取り付けました。


　　新車に部品を取り付けるときは緊張します。

　　なんとか無事に終わりました。

　　
