泥沼音遊び(その２)


Nexus7タブレット用
バックフロントロードホーンスタンドの製作

その２　2014年2月2日

　　その1を作って1週間経ちました。

　　段ボールで作ったので、
　　
　　タブレットを受け止める足の所がヘタってきました。

　　作ってみて思ったマズい所もあって、作り直しました。

　　

　　段ボールより少し頑丈なものをと思って、
　　

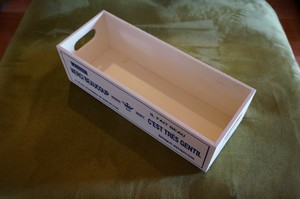

　　薄い板の木箱を100円ショップで買ってきました。

　　

　　その１では上は上、下は下で音が鳴っている感じが気になりました。

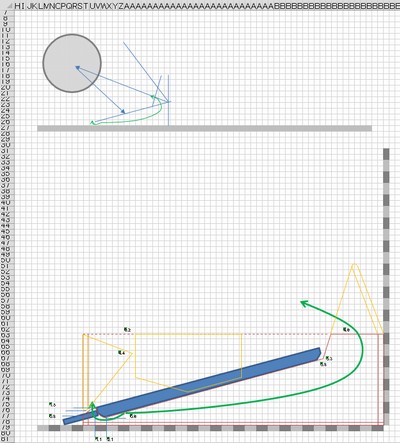

　　まとまるように、上の開口部の向きを下げました。

　　

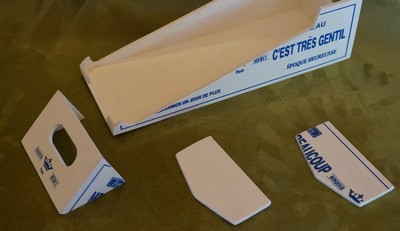

　　カットに多少失敗して、設計と違う形になりました。

　　

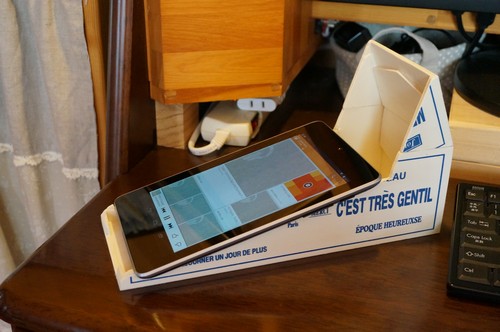

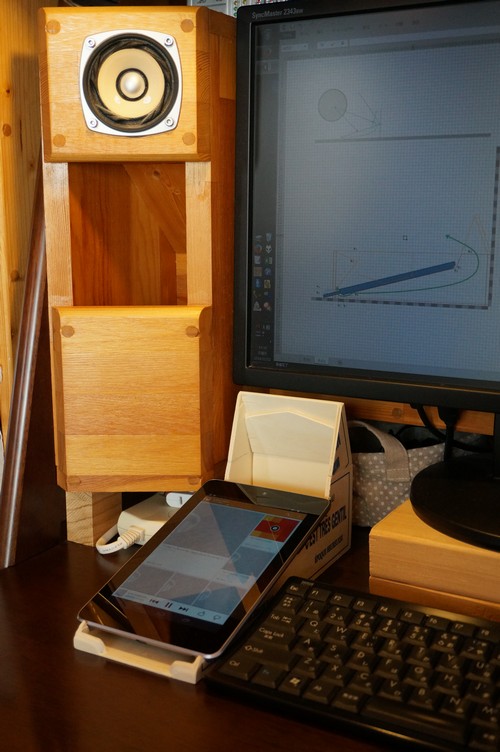

　　開口部の高さを下げて、モニタの下に収まりました。



その１　2014年1月25日
[クロスオーバー・ジェットストリーム]

　　毎晩寝床で眠くなるまでの束の間、
　　
　　タブレットで音楽を小粋に楽しんでおります。


　　私のタブレット(ネクサスセブン2012年型)は、

　　本体の裏面、下のほうにモノラルスピーカーが付いています。

　　布団の上にタブレットを置くと、スピーカーの穴がふさがれて
　　
　　音が聴こえにくくて困っておりました。


　　タブレットを大きなスピーカーにつなげば解決するのは判ってはいますが、

　　それでは面白くもなんとも無いので、

　　恒例のバックフロントロード・ラッパ接続で解決しようと思いました。

[目標]

　　・音が顔に向かうようにする。

　　・充電しながらスタンドとして、画面を見やすく操作しやすくしたい。

　　・使うのが面倒にならないよう軽くする。

[設計]

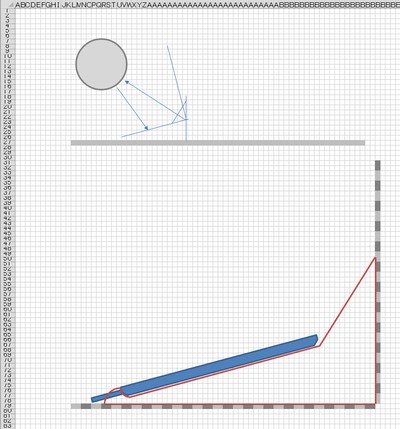

　　エクセルで適当に絵を描きながら、
　　
　　これはＡ４ファイルボックスを使うと簡単に作れそうだと思いました。

　　ホーンの計算などまったくしていません。
　　
　　適当にラッパ状の形にしただけです。

　　

　　タブレット本体が音道の一部になっているのが特徴です。


　　ホーン部分からの音だけだと高音が不足するような気がして、
　　
　　手前からも音が出るようにしました。

[組立]

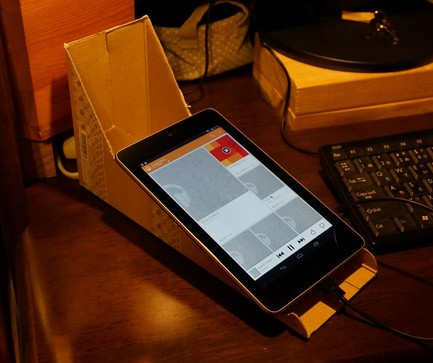

　　100円ショップで段ボール紙のA4ファイルボックスを買ってきました。

　　

　　設計図(上記エクセルの赤い線)を実寸大で印刷して型紙にして、

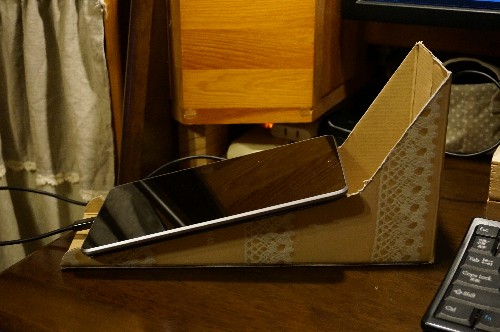

　　切り抜いてあっという間に完成しました。

[効果]

　　

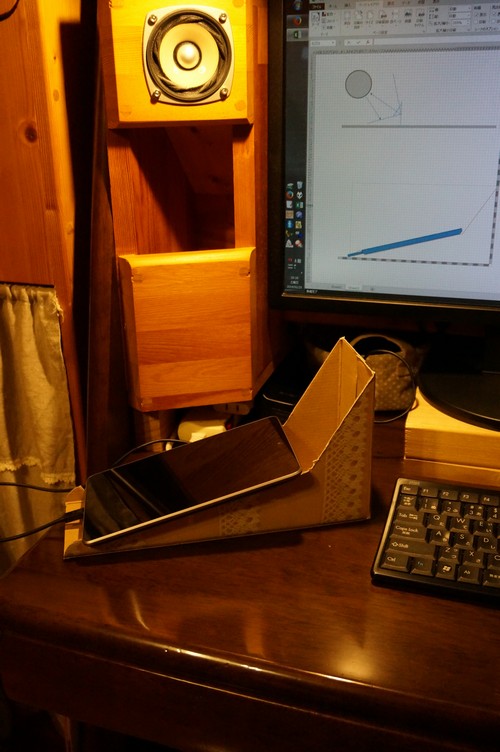

　　音が良く聴こえ、ホーンの効果で音量が上がりました。

　　

　　
