泥沼音遊び(その２)
純セレブスピーカー２号機の製作 |
 |
製作 2018年12月18日
[前書き]
純セレブスピーカーは、安冨歩先生と片岡祐介先生が考案し、
開発しているスピーカーです。
スピーカーユニットを段ボール箱に付け、箱の中を紙くずで満たす
特徴があります。
両先生が開発しているほか、純セレブスピーカー愛好者の皆様が
いろいろなスピーカーを開発して楽しんでいます。
[経緯]
2018年11月29日にツイッターで純セレブスピーカーのアイディアを知って
興奮し、2018年12月2日に私の１号機が完成しました。
作って音を聴き、益々興奮しました。
私にとって１号機は、初打席・初ホームランを達成した
怪物級の新人選手でした。
色めきたって欲が出て
１号機を超える音質を目指して２号機を作ろうと思いました。

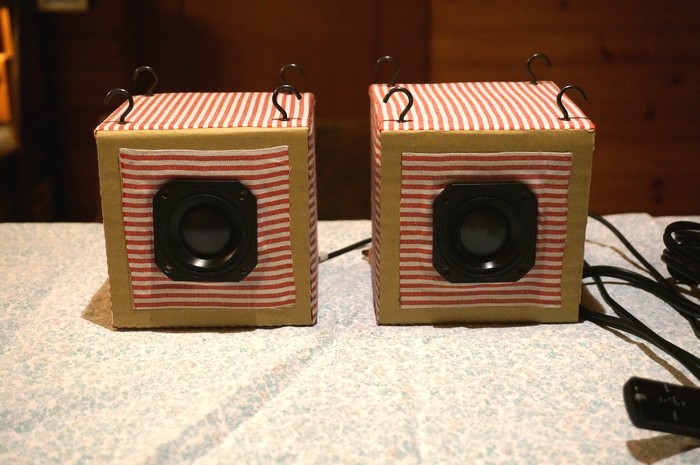

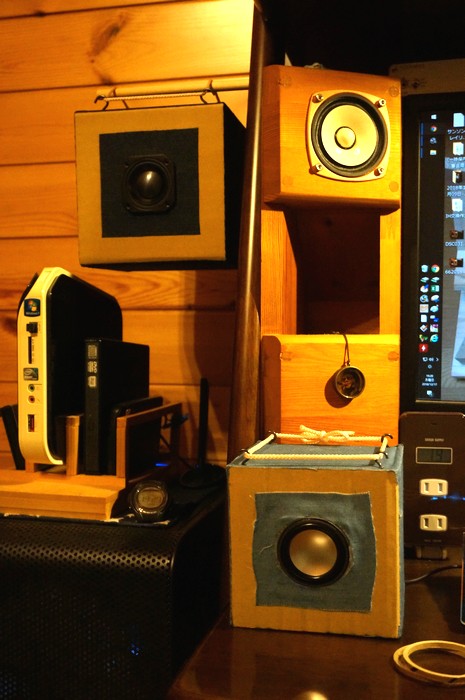

[2-1号機の失敗]
2018年12月9日に、このスピーカーを作りました。
これを2-1号機と呼びます。
１号機よりも1cm小さい、一辺11cmの立方体の箱を作り
ユニット(Peerless P830970)を付けました。
このユニットは家に余っている２つのユニットの一つです。
直径５センチで、
フルレンジというよりは豆粒サイズのウーファーです。
これは失敗しました。
低音の音域の下限が１号機よりも悪化して
タイトゥン・アップのイントロのベースが聞き取れなくなりました。
盛大に中音が鳴って
元々控えめな高音が中音に埋もれて聞き取りにくくなりました。
紙くずを大量に詰めた所、中音が幾らか改善したのですが
窒息状態になって密閉型みたいな音になりました。
音を聴き、箱の大きさを小さくしたために失敗したのだと思いました。

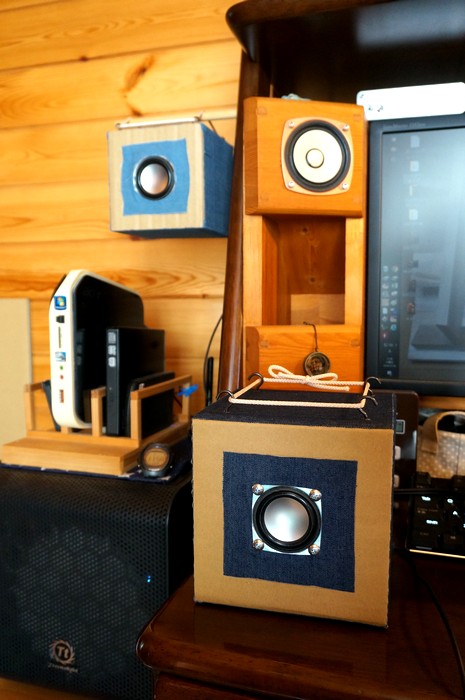

[2-2号機の失敗]

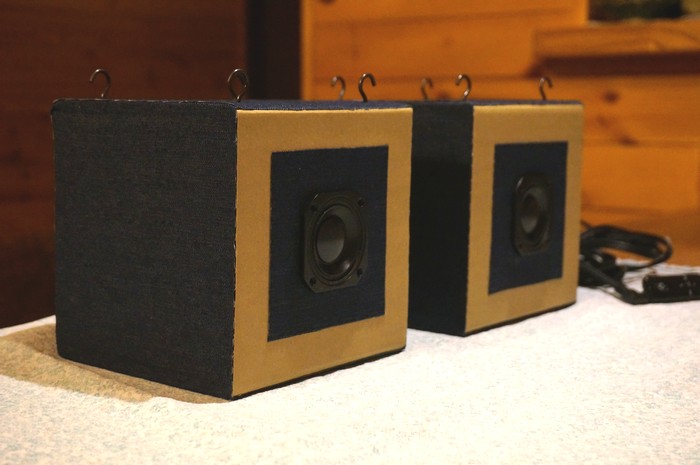

2018年12月16日、2-1号機を解体してこのスピーカーを作りました。
これを2-2号機と呼びます。
一辺15cmの箱を作りました。
2-1号機と比べてかなり良くなり、中音が盛大に鳴る現象が収まりました。
紙くずを非常にゆるく入れました。
音質調整を終え、ビールを飲んで完成を祝いました。
翌日、天面に付けた天吊り用フックの接着剤が乾いて使える状態になり
１号機と音質対決をしました。
１号機と2-2号機を聴き比べた結果、
何度聴きなおしても１号機のほうが良く
2-2号機は音質面で失敗しました。
[2-3号機]
また解体して作り直すのか。頭を抱えました。
純セレブスピーカーのアイディアを知ってから３週間
スピーカーを作り続け、疲れが出て風邪を引き会社を休みました。
2018年12月18日に、箱は良いはずだから
箱を解体する前に ユニットを交換してみようと思いました。
これを2-3号機と呼びます。
１号機でも使った
ダイソー300円USBミニスピーカーのユニットを付けました。
そのままでは中低音が出すぎていたため紙くずの量を少しだけ足しました。
低中高音の音域の広さも量も申し分なくバランスよく鳴っています。
タイトゥン・アップのイントロも問題なく聴けるようになりました。

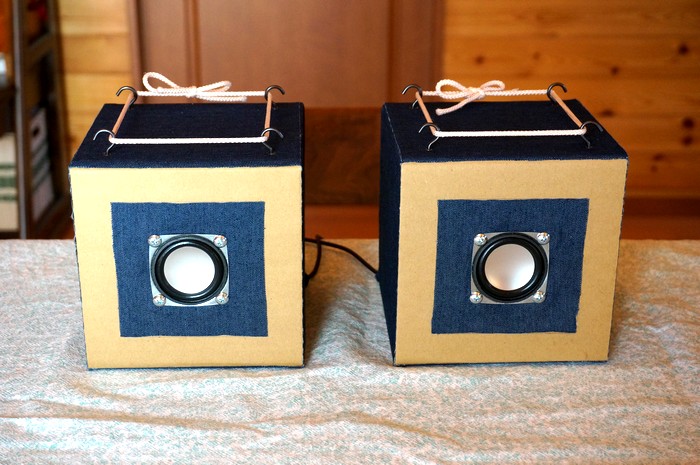

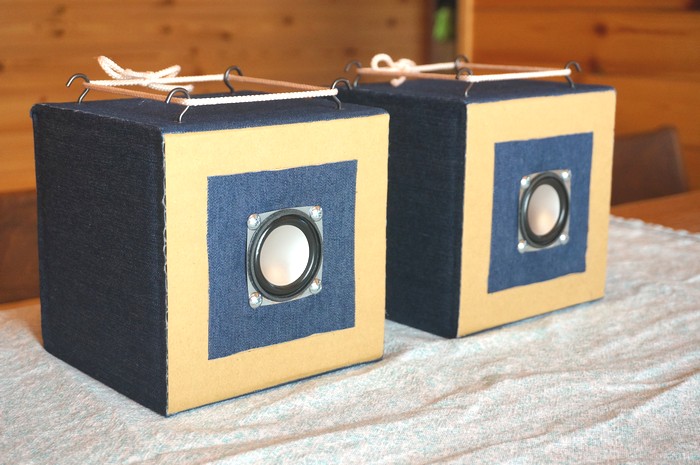

結局、１号機の箱を３cm大きくしただけの２号機が完成しました。
かなり遠回りしました。
もう箱を作らなくてよいと思って安堵しました。
[布エッジの改良]
私は１号機で、ユニットを布エッジでぶら下げる方法を考案したのですが
布エッジがユニットの重さを支えられずに剥がれる欠点がありました。
応急処置でつっかえ棒を入れました。ユニットが脱落しなくなりました。
２号機を作る上で、もう少し洗練しようと思いました。

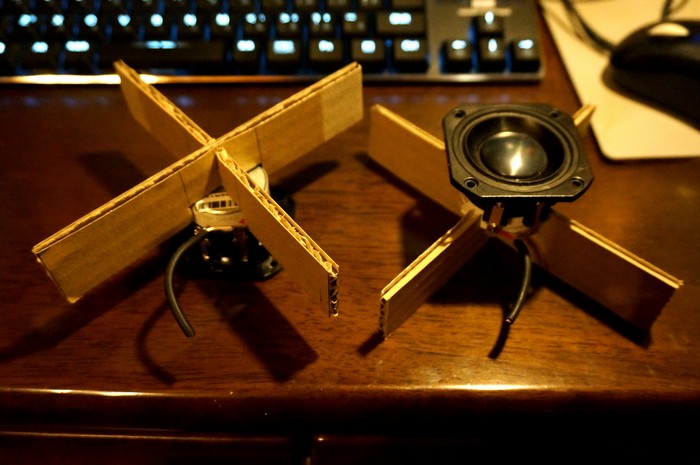

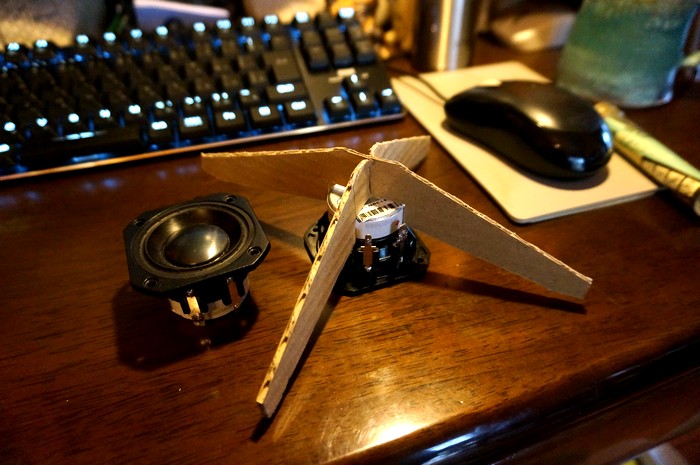

ユニットの重みを支える筋交いを作りました。
しかし、この筋交いには問題がありました。
筋交いを入れた部分の箱の強度が上がってしまって
音を出して箱を触ったときに箱の振動具合に差が出ることが判りました。

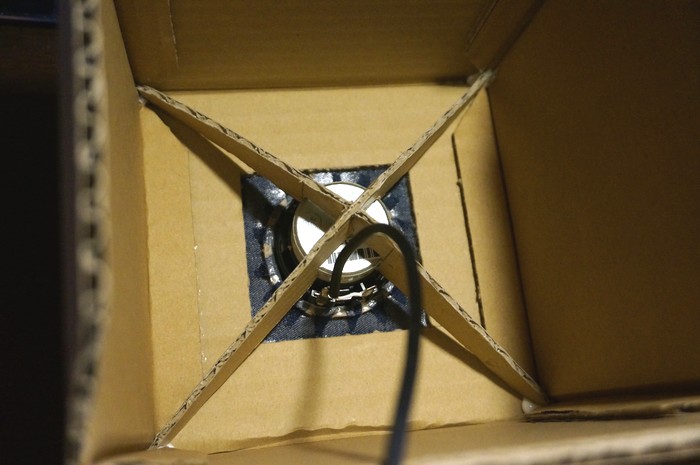

筋交いの形を変え
元々剛性の高い箱の角に取り付けることで改善しました。
ユニットと筋交いの間には遊び(隙間)を設けてあり
ユニットを指で押すとグラグラするようにしてあります。
ユニットに布エッジを付ける方法を幾つか試しました。

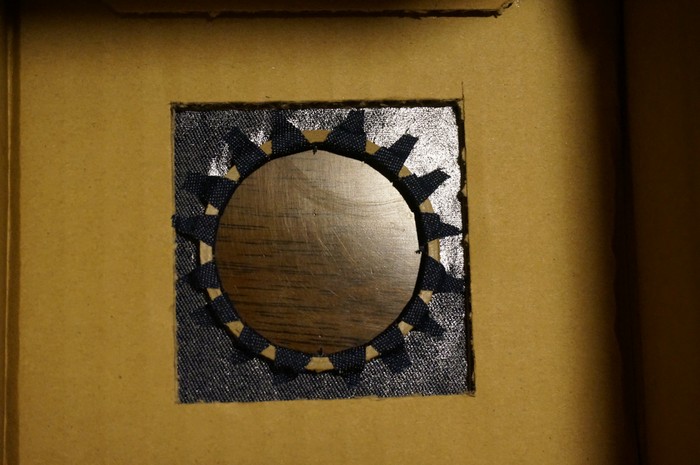

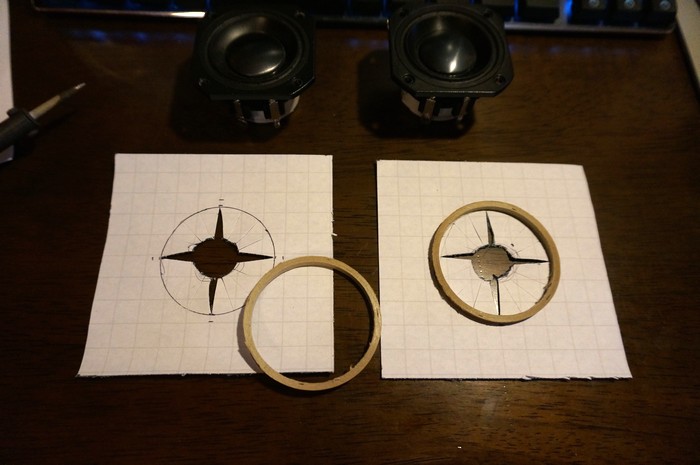

Peerless830970では、ボイド管の輪切りパーツを作って取り付けました。

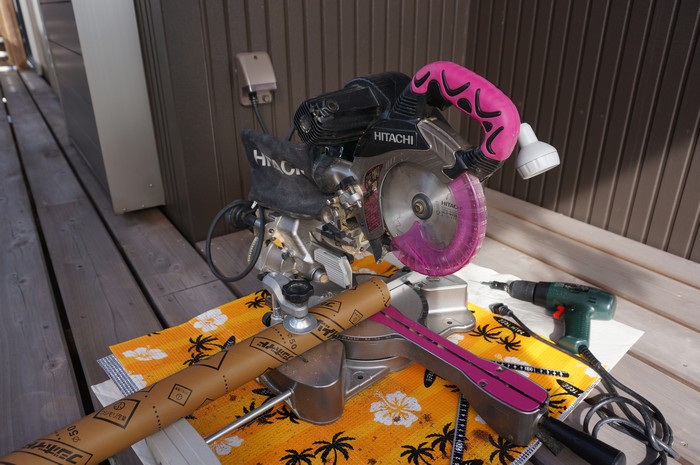

伝家の宝刀、日立工機(現HiKOKI)のスライド丸のこC7RSHCです。
自作バックロードホーンスピーカーを作る際に買いました。
今は棚作りに使っています。

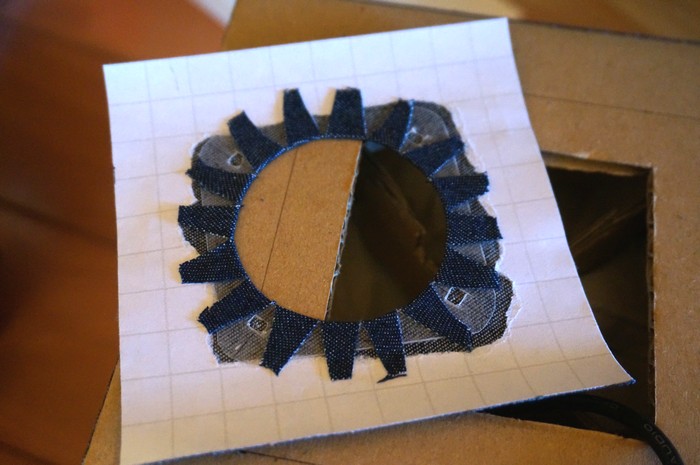

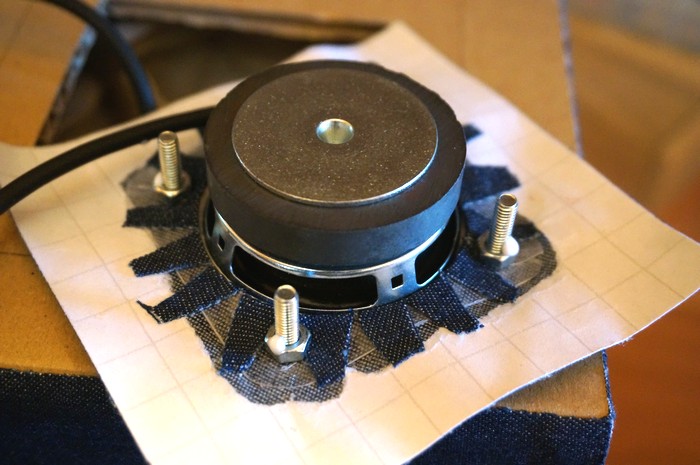

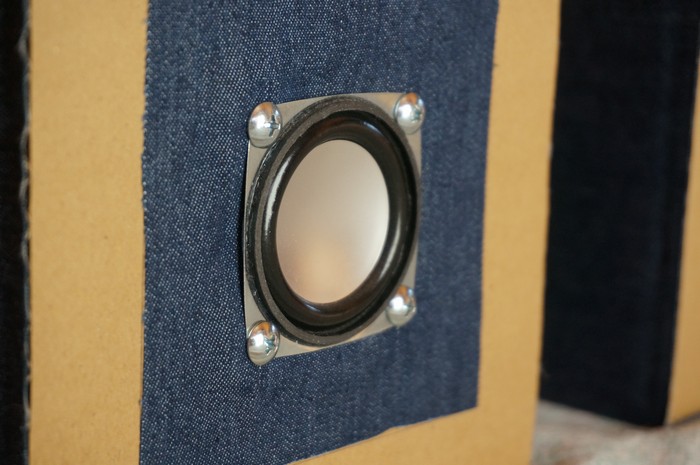

ダイソー300円ユニットでは、プラバンでサブバッフルを作って
布エッジを貼り付け、ネジで留めました。
完成後にネジが緩むと困るので
ボルトとナットに木工用ボンドを垂らしています。
[デザイン]
もし安冨、片岡両先生監修による純セレブスピーカーの
完成品が開発されたとして
それが無印良品の棚に並んでいたとしたら売れると思うんです。
無印良品には壁掛けCDプレーヤーというヒット商品がありました。
CD盤のレーベル面を、１枚の絵のように飾っておけるものです。
オーディオメーカーが逆立ちしても思いつかない
新しい価値をもった商品です。
無印良品にはMDFや厚紙などの、木質原料の生成り色に好感をもつお客様が
居ます。純セレブスピーカーのもつ新しい価値が喜ばれると思います。
ブランド名は無いが良い品を扱う、無印良品のコンセプトに一致します。
そんな明るい未来のために、末端の純セレブスピーカー愛好者となった私が
為すべきことは何かと思い、
私は純セレブスピーカーを宣伝して、純セレブ民を増やそうと思いました。
オーディオ民の中には
段ボール箱のスピーカーとは、けしからん！
ところで九州電力の電気は、シルキーかつスムースですか。
それとも質実にして剛健ですか。
といった具合に、
聴きもしないで頭ごなしに否定される方も居るだろうと思います。
一方で、良い音を愛する真のオーディオ民の方々は
純セレブスピーカーのアイディアが持つ強力な引力に吸い寄せられて
後から後から純セレブ民になり、増え続けると思います。
オーディオ民の半分は頭ごなしに批判して聞く耳を持っておらず
残りの半分は自分の耳でもって判断して自然と集まってくると思ったので
私は、オーディオ民ではないけれどもスピーカーを自作してみようと
思っている方々に宣伝しようと思いました。
オーディオ民ではないから変な思い込みが無い分
直感的に良さを理解してくれると思ったからです。
そのような方に宣伝するために最適なユニットが
ダイソー300円USBミニスピーカーのユニットです。
今から１年位前に、ネットの自作界隈で
ダイソーの300円ユニットが優秀であることが話題になりました。
それを知り、私も今年の２月に
平面バッフル型スピーカーを作ってみました。
お気に入りのユニットになりました。
私のサイトはお世辞にも人気があるとは言い難いのですが、
それでも例の平面バッフル型スピーカーの製作記事には
毎日幾らかのアクセスがあります。
先日、ダイソーに寄ったら電気小物コーナーに特設台があり
300円USBミニスピーカーが２０数個 山積みになっていました。
商品補充が追い付かないため特設台が設置されたのだろうと思います。
そのまま使う方も多いでしょうが、幾らかの方は
初めてスピーカーを自作するために買っているのだろうと思います。
友達が来た時にスマホの音楽を流したいな
そういえばダイソーの300円スピーカーの改造が流行っているらしいな
純セレブスピーカー？
何か熱狂している人が居るな
作ってみるか
！？！？！？ すっげー！！！
というストーリーで、最高の自作体験をしてほしい
純セレブ民になってくれることを願って
１号機のユニットに選びました。
私は１号機を作ってみて音質に驚嘆し、思いが溢れ
我を忘れて初心者そっちのけの製作記事を書いてしまい
予定と違うところに着地してしまいました。
ダイソー300円USBミニスピーカーは、
黒いプラスチックの箱の部分に、音質的なイマイチ感があります。
そのため、元の状態の音と純セレブ化した音とを聴き比べると
誰でも直感的に差に気付くと思います。
それで、私はそのような純セレブ民予備軍である
自作スピーカー初心者の皆様の気を引くために、箱に布を貼りました。
昔、瀕死のアップルにスティーブ・ジョブズが復帰して
初代iMacを発売しました。
私はゴリゴリのWindows派ですが
初代iMacは画期的すぎて発売日に福岡まで行って並んで買いました。
それまで誰も考えてこなかった、パソコンのデザインの革新により
アップル愛好者ではない一般の人を巻き込んでブームになりました。
デザインの革新は定着して
格好良いパソコンを探すのは、今では難しくなくなりました。

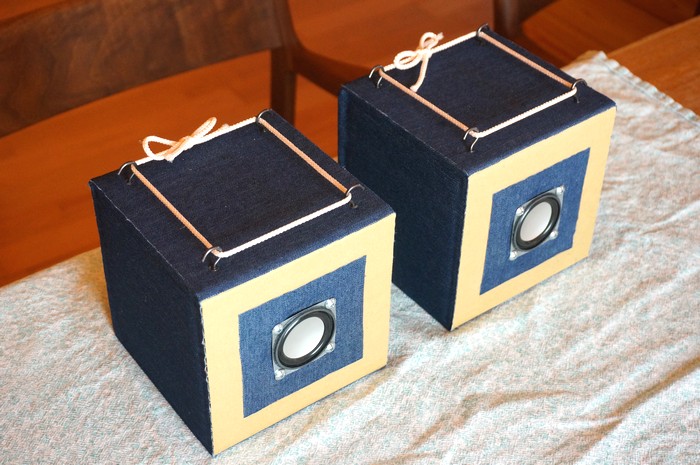

段ボール箱のままでも音質的にまったく問題ないのですが
一般の方は見た目から入ってくるし、
一般の方には段ボール素地だとハードコアすぎると思い
純セレブスピーカーのもつ新しい価値にあう
従来のスピーカーとは違った新しい見た目が必要だと思って

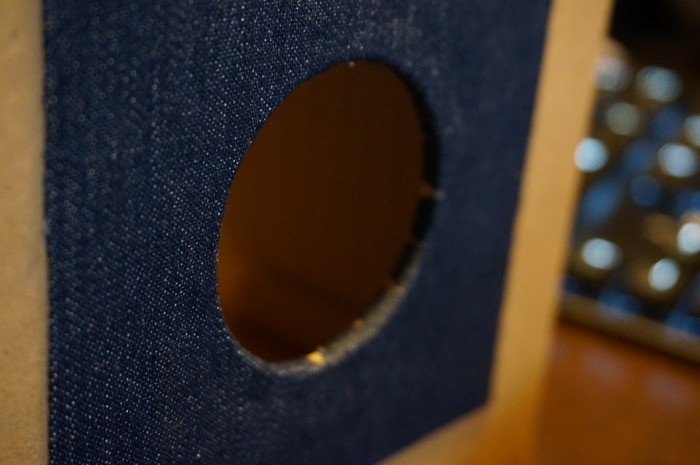

布を貼りました。
安冨先生のように箱に絵を描ければ一番よかったのですが
絵を描く能力が無いに等しかったため諦めました。
デジカメで撮った写真をラベル用紙に印刷して
箱に貼り付けることも考えました。
(例:ダイソー フリーカット光沢シール用紙 Ａ４ ３枚入り)
ダイソーには私が使った貼れる布以外にも
模様入りのカッティングシートも多数ありますし
折り紙や ちよがみを貼っても綺麗だろうと思います。
「純セレブスピーカー」という単語で
グーグルの画像検索やツイッター検索を観たときに
多様なデザインのスピーカーが出てきたらと良いと思います。
一方で、自作スピーカー愛好家として
我は純セレブスピーカーである
と、誇らしく主張したい思いがあり
バッフルに段ボール素地が見える所を残しています。
[後書き]

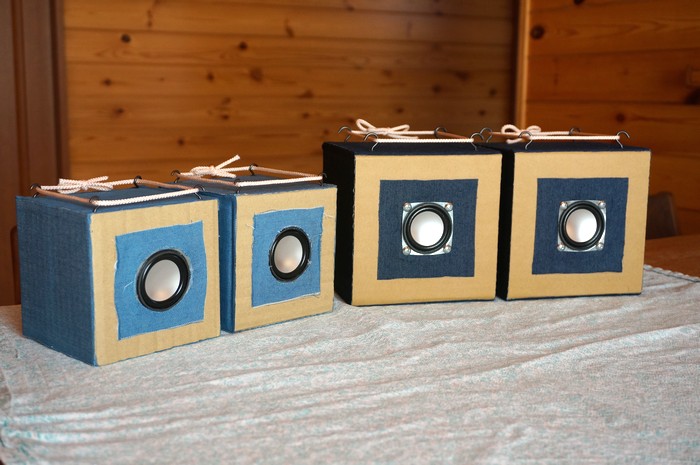

１号機と２号機。
２号機は紆余曲折の末、申し分ない音質になりました。
我が家の他の自作スピーカーとも対等に戦える音質になりました。
材料代の事を忘れてしまっても
純セレブスピーカーのほうが音質で上回っている所があります。
２号機に取って代わるものを作ろうとするとき
次に何をするか、今は何も思いつかないです。
３週間作り続けたので少し疲れました。
しばらくスピーカー工作を休みます。
次回の３号機ですが、３号機のアイディアは２号機を作る前からあって、
本筋からハズれた、変化球を投げるつもりです。
１号機を解体してユニットを転用します。
純セレブスピーカーはテーブルに直置きしても良い音が聴けます。
安く、簡単に作れ、音質が良く、設置に寛容なスピーカーです。
それでも毎日楽しむ内に、純セレブスピーカーのために
特等席を用意しようと思うようになりました。

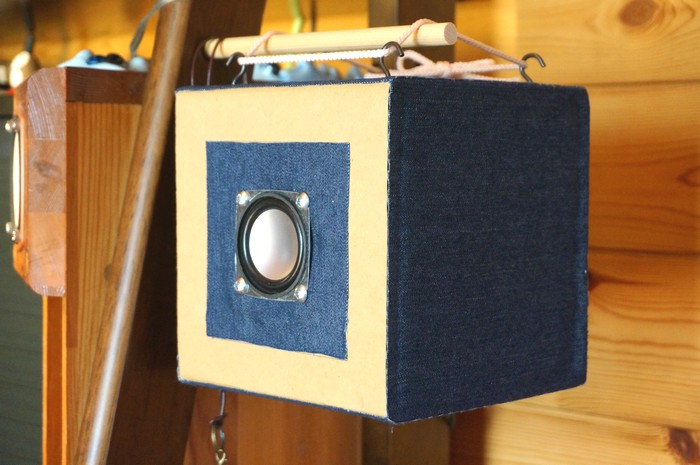

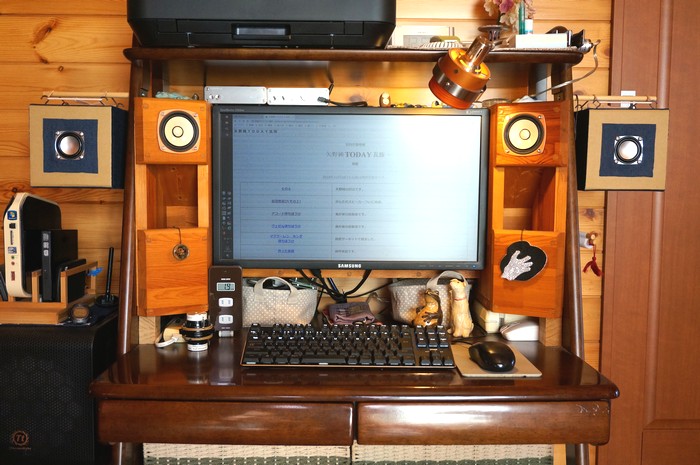

座卓パソコンデスクの棚受けの穴を使って、
そこから棒を伸ばして天吊りにしています。
2018年12月20日 追記
WaveGeneを使用して、正弦波(WaveGene使用)を
10Hz刻みで入れてみて低音域の下限を確認しました。
60Hzはかすかに聞こえ、50Hzでほぼ無音でした。
ちなみに我が家の8cmBHが30Hz、13cmBHが20Hzでほぼ無音です。
２号機は5cmユニットで、３つの中で一番不利な条件の中、大健闘です。
そして木箱のスピーカーでは実現困難な全域で瞬発力のある音。
破裂音やクリック音の 音の立ち上がり、立ち下がりが先鋭です。
ライトウェイト・スポーツカーのような身のこなしです。
本当にもうオカズも漬物も要らないです。
参考になるか判りませんが、２号機のスペックを書いておきます。
ダイソー300円USBミニスピーカーのユニットを使用
ホームセンターで203円で購入した
厚さ5mm、1重波の生成り色の段ボール紙(ごく普通にある段ボール)を
一辺15cmの立方体(サイコロのように全面が正方形)になるよう
部材を切り出して組み立てました。
紙くずの量は緩めです。
[注意点]
この記事をご覧の皆様の中には、
私も純セレブスピーカーを作ってみよう！
と思う方がいらっしゃるのではないかと思います。
そのときに、作る上で注意してほしいことがあります。
１．電線ショートによる火災の危険性
スピーカーを使っているときに
ケーブルのプラスの線とマイナスの線が接触すると
ショートした所が一瞬で、やけどするような高温になり
中の紙くずに燃え移って火災になる恐れがあります。
例えば金色や銀色のメタリック折り紙などは
紙の中にアルミ箔が入っています。
そのような電気を通す可能性のある紙くずが
この写真にあるプラス端子とマイナス端子に接触すると
ショートして燃えあがる恐れがあります。
危険ですので、そのような紙くずを中に入れるのはやめてください。
入れる方は居ないとは思いますが
濡れた紙も電気を通すので危険です。
無地の新聞紙やコピー用紙などは、乾いていれば大丈夫です。
２．過大入力による火災の危険性
スピーカーに入力できる電力の大きさは
スピーカーユニット毎に決まっています。
例えばダイソー300円USBミニスピーカーは
箱に３Ｗｘ２と書いてあります。
左右それぞれに３ワットまで入力できるという意味です。
３Ｗを超える音量で使うと
スピーカーユニット内部のコイルが熱を持ち
次第に焦げ臭いにおいがして、やがて発火し火災になります。
３ワットとは一体どれくらいの音量なのか
確認しておく必要があります。
一番簡単な方法は、ダイソー300円USBミニスピーカーを買ってきた
ときに、ＵＳＢ端子を電源(ＵＳＢアダプターなど)につなぎ
ヘッドホン端子をスマホなどにつないで音楽を再生して
ダイソー300円USBミニスピーカーに内蔵されているアンプの音量を
徐々に上げてみると良いです。
それくらいの音量までは大丈夫です。
安冨先生が、過大入力の危険性について実験をし、結果を公開されました。
ユニットの深刻な温度上昇について（2018.12.08 安冨歩）
上記リンクを開き、必ず読んでください。
ダイソー300円USBミニスピーカー(定格３Ｗ)のユニットに
５０Ｗのアンプをつなぎ、音量を最大にして音を鳴らした結果が
掲載されています。
大変な過大入力です。
尚、過大入力の危険性は
ダイソー300円USBミニスピーカーに限った話ではありません。
その他のスピーカユニットや、市販のスピーカーシステムも含めて
メーカーの示した定格入力を超えた音量で使った場合には
同様の危険があります。
スピーカーを楽しむうえで、必須の知識です。
