TOPPING TP22のリレー交換 |
 |
実施 2021年7月22日
TOPPINGのD級(デジタル)アンプ TP22を6年半使ってきました。
先日、電源を入れてから１時間くらい掛けて
次第に音量が下がっていって片方のスピーカーが無音になり
もうしばらくして残りのスピーカーも無音になる現象が発生しました。
現象を再現しようと思い
再度、電源を入れなおすと同じように１時間くらい後には無音になったので
故障だと思いました。
現象から原因を調べたところ
アンプ内部のスピーカー用リレーが故障すると起こる現象だと判りました。
Poor-Pure Audio様のサイトに
TOPPING TP22のリレー接点を洗浄することで
ガリガリ音が解消したという記事があり、大変勉強になりました。
この場を借りまして、お礼申し上げます。

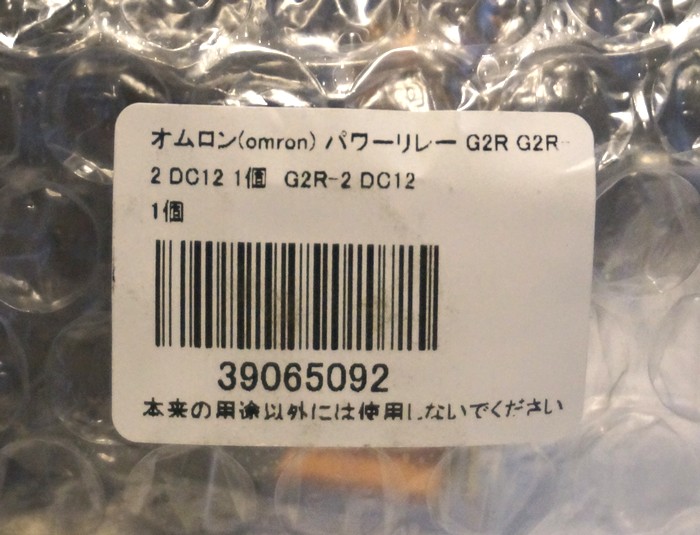

モノタロウで、OMRON G2R-2 DC12 という型式のリレーを買いました。
はんだ吸い取り線も一緒に買いました。
モノタロウは法人向けサイトですが個人登録でも買えました。
それで、壊れたリレーを基板から取り外すのに四苦八苦しました。
次回に備えて備忘録です。
１．ボリュームノブのイモネジを少し緩める。ボリュームノブを引き抜く。
２．ボリュームの固定ナットを外す。
３．TP22の背面のボルト４本を外す。
４．ゆっくり引き抜くと背面板と一緒に回路基板が取り出せる。

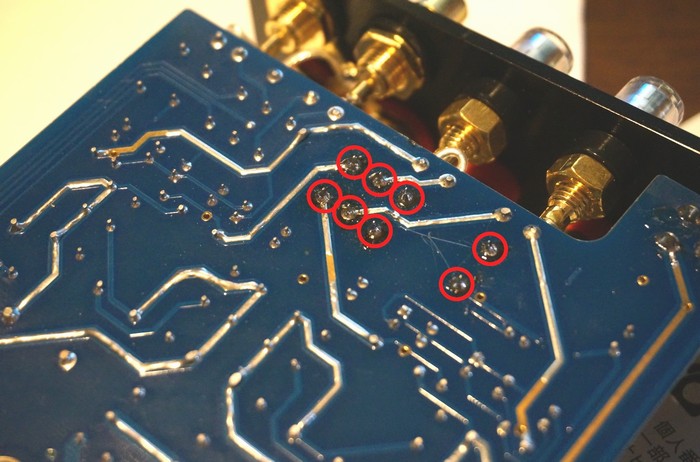

５．リレーの足８本に、少しハンダを盛る。
６．リレー本体を指で少し傾けながら
足４本のハンダを溶かして足を少し抜く。
７．今度はリレーを反対に傾けながら
残りの足４本のハンダを溶かして足を少し抜く。
８． ６と７を繰り返してリレーを取り外す。
９．ハンダ吸い取り線を使って基板の穴の中のハンダを吸い取る。

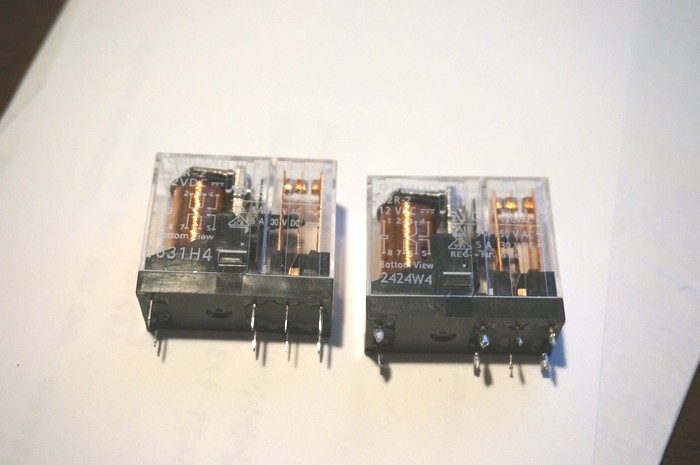

10．新しいリレーを差し込み、足をハンダ付けする。
11．箱に戻して完了。
試運転してみて、現象が起きなくなったので
直ったのだろうと思います(^^)
