泥沼音遊び(その２)
自動車用 ニアフィールドリスニング
ヘッドレストスピーカー「万華鏡」の製作 |
 |
製作 2014年6月12日
[経緯]
私の車のカーナビが中途半端に壊れ、音楽機能だけが使えなくなりました。
幸い、注文している妻用の新しい自動車が届けば、
私の車はもっぱら通勤用になります。
あまりお金を掛けずに、
運転席で音楽を聴くためにスピーカーを作ることにしました。
[構想]
手持ちのスマートフォン的な何かに音楽ファイルを入れて、
それを再生する事にしました。
ヘッドホン端子にパッシブスピーカーを付けようと思いました。

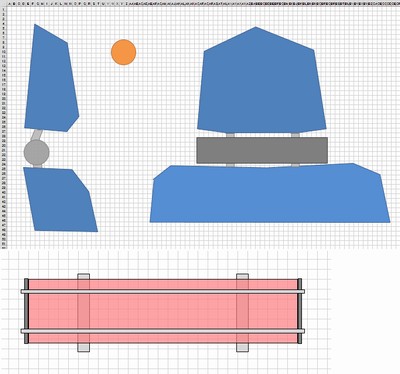

座高が高いので、ヘッドレストを一番高くしています。
その金具にスピーカーを付ければ、
耳に近いので小さい音量でもなんとかなるかなと思いました。
[材料選び]
ヘッドレストと背もたれの間に６センチの空間があったので、
円筒の両脇に外寸６センチ以下のスピーカーを付けることにしました。
低音寄りの音になるように、
ボイスコイルの直径が出来るだけ大きいものをと思って探し、

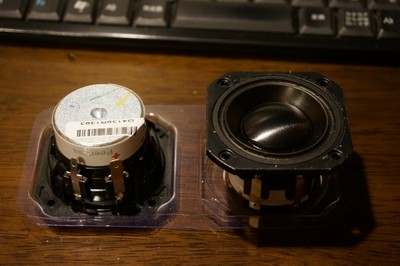

Peerlessの830970というスピーカーユニットを選びました。
直径50ミリの穴にスッポリ収まるサイズだったので、
内寸50ミリの管を探しました。

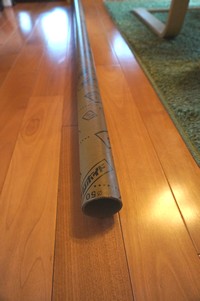

ナフコの雨樋売り場でボイド管という紙の管を買ってきました。
鉄筋コンクリートの建物の工事に使うもののようです。
[製作]

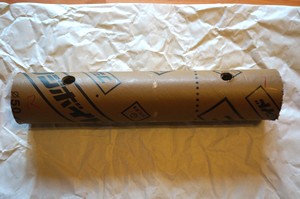

ボイド管を切って穴を開けました。
カッターでは難しかったのでノコギリや電動ドリルを使いました。
ダイソーで買ってきた貼れる布を巻いて、
配線を通し、中央にフェルトを詰めてから、
ハンダ付けをし、音を出してみてつながったか確認しました。
両脇にスピーカーユニットをはめるとピッタリ。
ボルトとナットで固定するつもりが、貼れる布の厚さを忘れていて、
管の外径が計画より大きくなってしまって付けられなくなり、
家にあった黒い糸でとめました。
カッティングシートで仕上げようと思って、
ダイソーに行ったら気に入った色・柄が無くて、
うっかり「貼れる布(ちりめん風)」を買ってしまい、

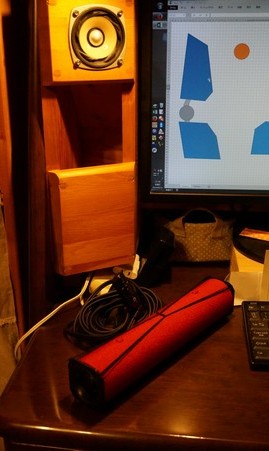

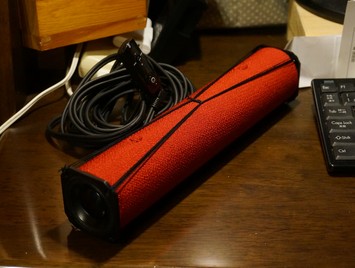

万華鏡のような、鼓のような和風の外観に結果的になってしまいました。
遠くに極楽浄土がみえます(←うそ)
万華鏡のような美しい音がなるという意味ではなくて、
外観が万華鏡そのものなので、万華鏡と名付けました。

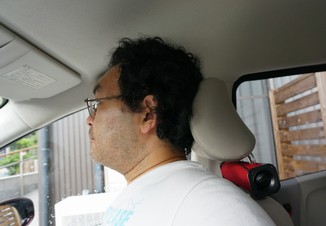

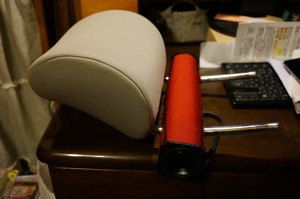

ヘッドレストに付けて、
こんな具合です。
[感想]
手持ちのスマートフォン的な何かのヘッドホン端子からでは
最大ボリュームでも音量が足りず、
手持ちのBluetoothレシーバのヘッドホン端子のほうが
音量が大きかったのでつないで使っています。
それでも最大ボリュームで丁度良い位の音量です。
頭の廻りに小さな丸いホールが出来たような雰囲気で聴こえます。
取り付けたスピーカーユニットは低音寄りの音がします。
ですがユニット正面から聞くと、さすがに高音が目立ちます。
耳の穴がユニットの９０度横に来る配置にしたことで、
高音が耳に付かず、低音がよく聞こえます。
通勤が楽しみになりました。
[解体] 2016年9月3日

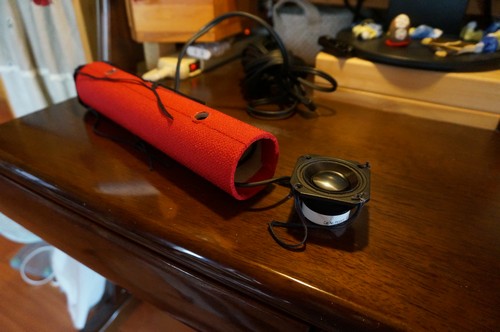

カーナビ本体を買い替えることになり、万華鏡スピーカーを解体しました。
このスピーカーユニットとケーブルを
クリップライト型 空き缶スピーカー「缶すぴ(仮)」に転用します。
