泥沼音遊び(その２)
ヤノ劇場 大ホール用
バックロードホーン型スピーカー
「がんたれ」の製作、費用 |
 |
[製作]
2015年2月 「がんたれ」のアイディアを練り始める。

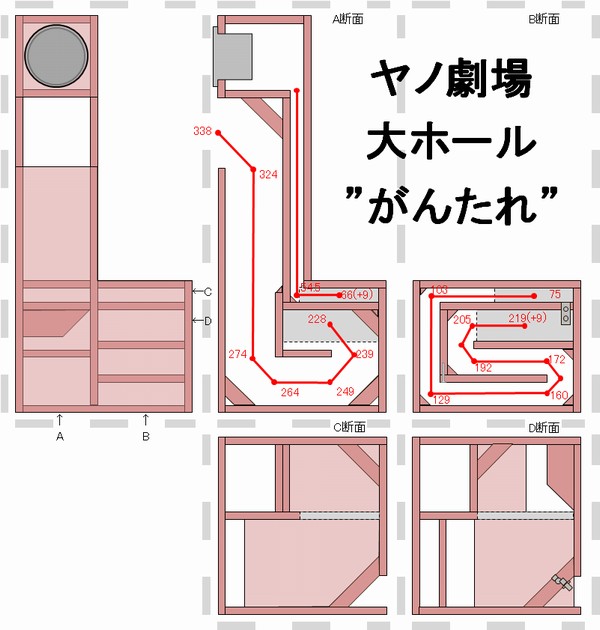

2015年4月 ３面図が出来上がる。
本当にコレで良いのか決心できなくて一旦忘れる。
2015年10月 改めて３面図を見て決心する。
2015年10月31日 部品図が出来上がる。
2015年11月2日 板に線を引き始める。(外形、〜2015年11月3日)

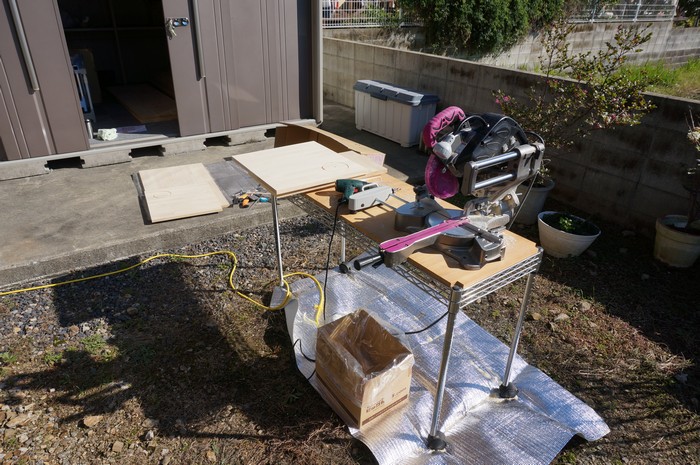

2015年11月15日 板を切り始める。(〜2015年12月5日)

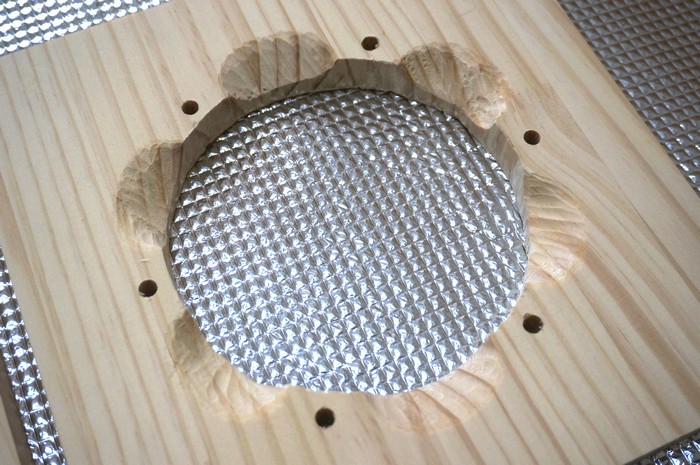

2015年11月29日 バッフル裏ザグリ加工
2015年12月5日 板に線を引き始める。(接合位置、ダボ穴)
2015年12月20日 名前を彫る。
2015年12月27日 板に線を引き終わる。

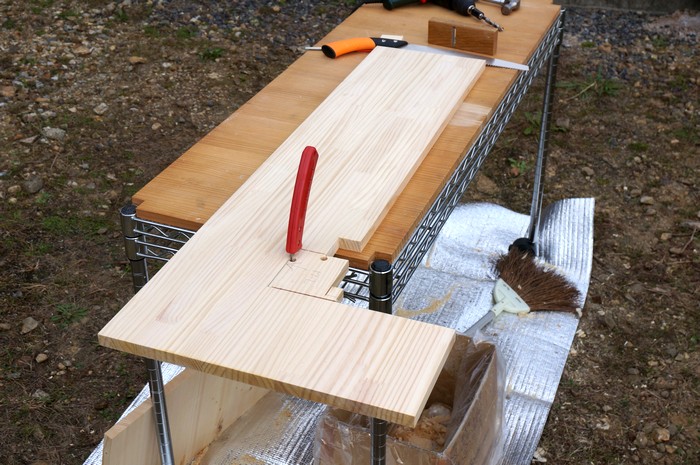

2016年1月10日 ダボ穴開け、トリマー加工(一部)
イモ継ぎ＋接着剤＋スリムビスで作るのですが、
寸法誤差が心配な所を一箇所だけ大入れ継ぎにしました。

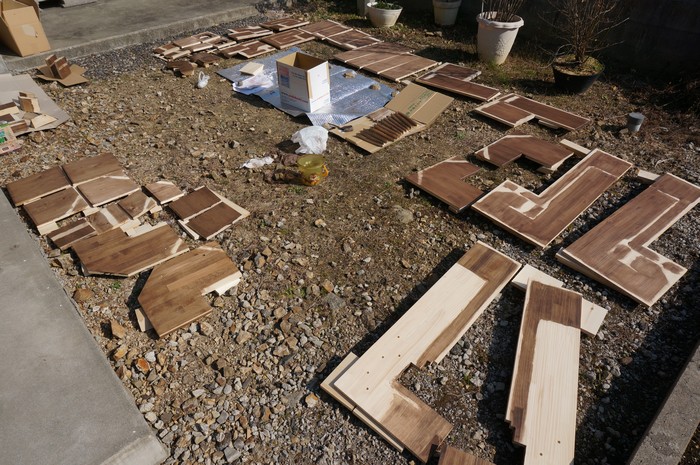

2016年1月16日 塗装(内側部分)、爪付きナット打ち込み
2016年1月17日 ケーブル末端加工

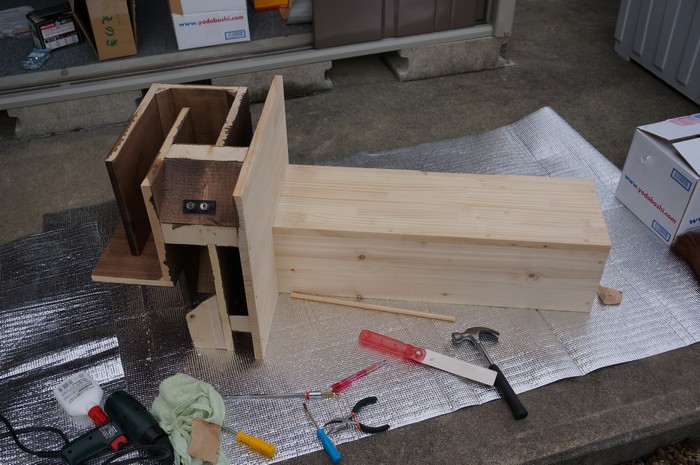

2016年1月30日 組み立て(1日目)
大きな問題は無かったのですが小さな問題が沢山ありました。
組み立て始めて実体が現れてくると…設計図通りだなと思います。

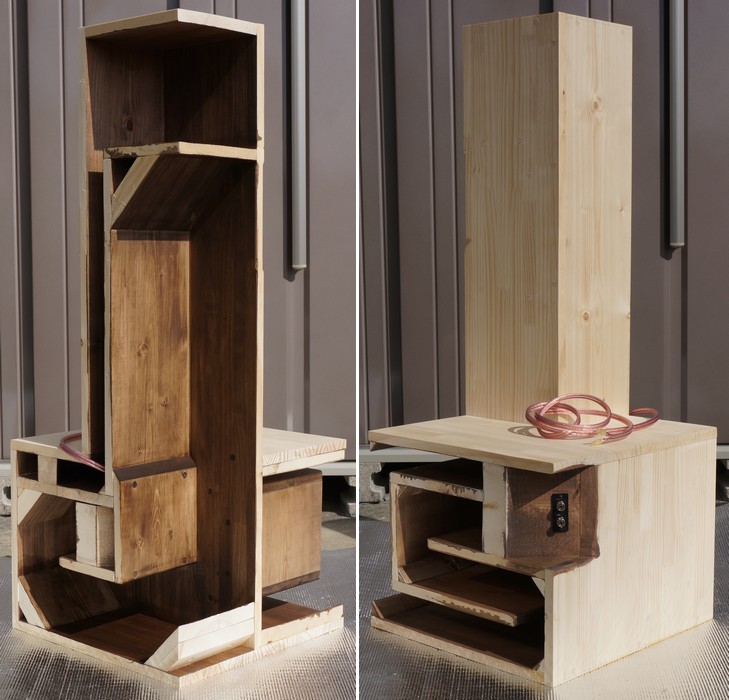

2016年1月31日 組み立て(2日目)、トリマー加工、サンダー掛け

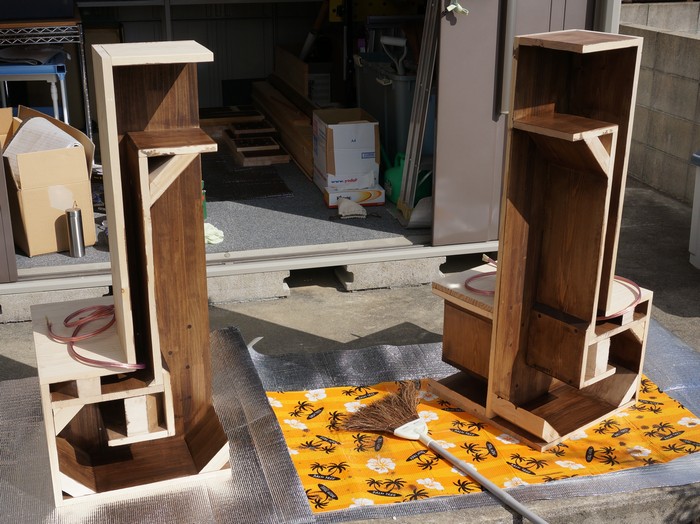

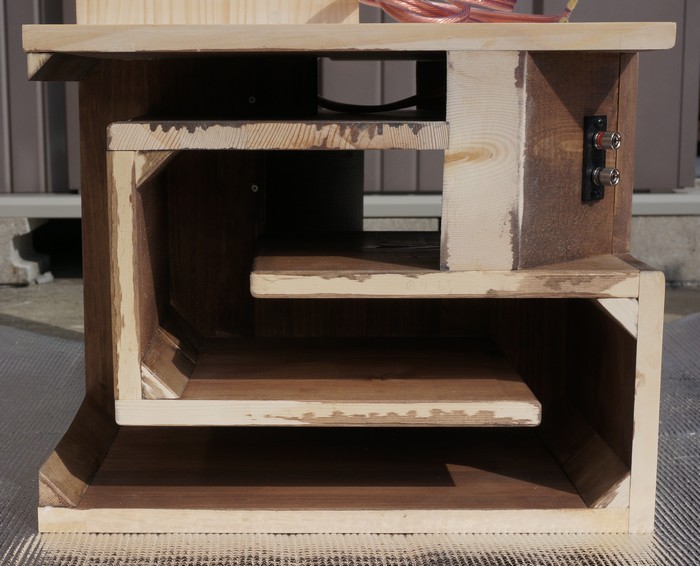

側面の板を付ける前に内側を塗装しました。
組み立てている時は、なんとかしてこの箱を
スピーカーエンクロージャーとして成立させるため、
板同士を隙間無くガッチリ留めようと必死です。
板を継ぐ度に段差が無いか触って、出た所を均して組み立てました。
カンナ掛けばかりで なかなか作業が前に進みません。
全力でやりました。
丸い穴にクチを付けて「あ〜」と言うと、ホーンから
木管としか言い様の無い音が聞こえて感激します。一番良い時です。
2016年2月6日 塗装(外側)
塗装が苦手です。組み立て中に傷や欠けまで付いてしまって、
うっかりアンティーク仕上げになってしまいました。
雑貨屋さんのカントリー家具のような素朴な雰囲気です。

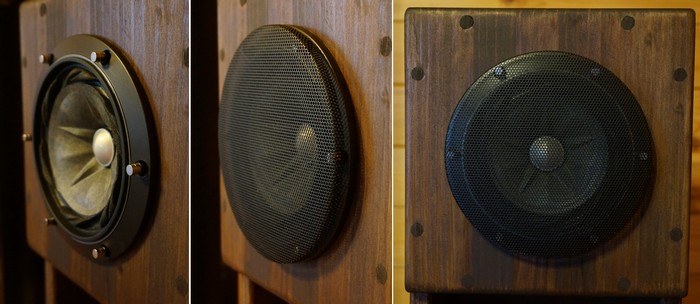

2016年2月11日 ユニット取り付け(完成)

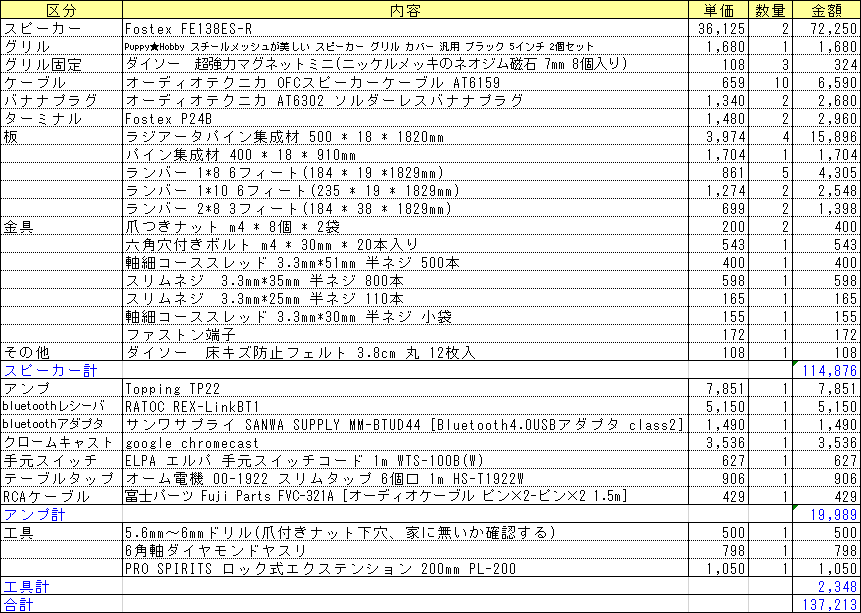

[費用]
スライド丸のこやトリマーなど、以前から持っている工具を使っています。
塗料は買い置きの物を使いました。
