ホンダ フィット注文記念
フィット待ちぼうけ
＠＠ ３代目 瓦版フィットを作る ＠＠
２００１年１１月、
晴れてフィットが納車！されたころには、恐らく
日本中、フィットだらけ
であることが予想されます(T-T)
駐車場を見回せば必ずフィットが一台はみつかり、
街を走れば必ずフィットとすれ違うほど、
街中にフィットが行き渡る日が、いつか来るでしょう。
駐車場で自分のフィットをすぐに見つけるためにも、
ドレスアップ
が必要です(^O^)/~/~
今回は（今回も）
私の車の
伝統であります、
木製（フローリング）フロアマット
瓦版ロゴ・ステッカー
を自作して、
「矢野純だけのフィット」を作ります。
（どのようなものが出来上がるか興味のある方は、
初代・瓦版ワゴンＲや２代目・瓦版ワゴンＲＲＲをご覧ください）
＠＠
木製フロアマット 自作の手順 ＠＠
１．アイディアを練る。
車に乗っている時に、
靴を脱いでリラックスしたい。
重い荷物の積みおろしを楽にしたい。
という２つの願いを叶えるため、
フィットのフロアマットとして、
運転席＆助手席 足下マット
後席 足下マット
荷物室マット
を作ることとします。
木製フロアマットは、
他のフロアマットと違って、
平たい床にしか置けません。
フィットの運転席＆助手席の足下は、
平たい部分が少ないので、注意して設計する必要があります。
傾斜部分を考えながら、
できるだけ床面に添うマットを設計することを目標にします。
後席の足下は、
燃料タンクへの傾斜部分に注意が必要です。
傾斜部分に添うマットを設計します。
荷物室は、
フィットの装備であるラゲッジフックを使えるように、
マットを設計します。
また、すべてのマットは、
フィットの
ＵＬＴＲ（ウルトラ）シート
使い勝手の良いシートアレンジを邪魔しない構造にします。
木製マットを装備したまま、
後席分割収納や、後席リクライニングを可能にします。
でないと、折角のフィットが台無しです(T-T)

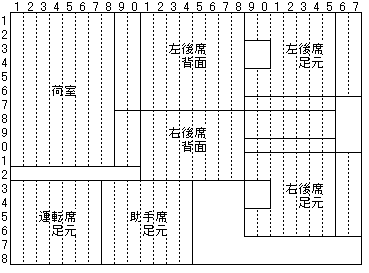

材料どりは、
設計図が完成しないとハッキリしませんが、
このようになる予定です。
肝心の木製フロアマット製作費用ですが、
フローリング風 マット（３畳タイプ） １万円
板状ゴムひも ２００円
マジックテープ ４００円
合計「１万円ちょっと」です。
フィット純正フロアマット(13000円)よりは安いです(^^;

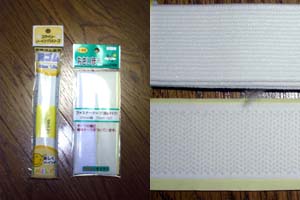

板状ゴムひもとマジックテープは
１００円ショップダイソーですでに調達済みです。
板状ゴムひもは、いわゆる「パンツのゴムひも」です。
こんなものをどこに使うのか？って？？？
これが無いと木製フロアマットは出来ません(^-^)
マジックテープは、
後席背もたれに、木製マットを取り付けるのに使用します。
肝心の「フローリング風 マット」は、
ＤＩＹショップ等で売られている住宅用フローリングマットを利用します。
２．寸法を測り、設計図を書く。
次に、フィットの床面や荷室の寸法を測るのですが、
なんせ、まだ納車されてませんから（＾o＾；
ディーラー展示車の、
寸法を測ってきました。

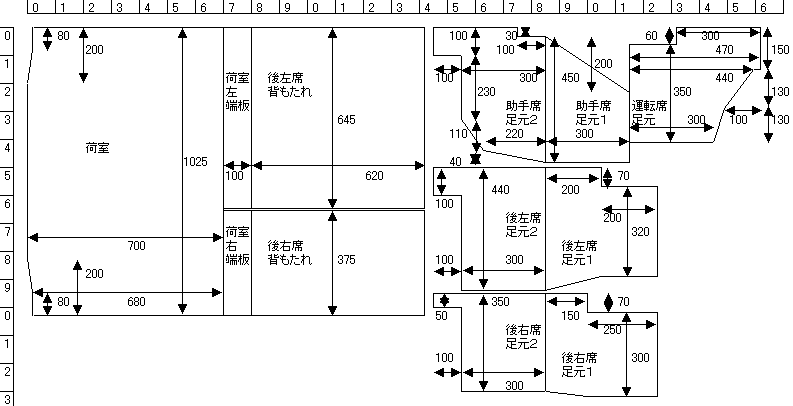

その結果、このような試作用設計図が出来ました。
設計図の画像、ちょっとデカ過ぎました(^^;？
この設計図は、あくまでも試作用です。
段ボール紙を使って、
この寸法通りの試作品を作り、
実際にフィットに敷いてみて、
設計に問題がないか調べてから、
本番用の設計図を描きます(^-^)
３．試作

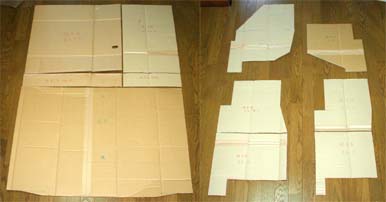

試作用の設計図を基に、
段ボール紙で実物大のマットを試作しました。
左側が、荷室と背もたれ、
右側が、座席足下マットです。
試作品は、りんけんバンドのベスト盤を２回聴いているうちに
出来ました(^^;段ボール紙なので楽ちんです。
この試作品マットを、
ディーラーの展示車に敷いてみました。
なんせ納車は１１月ですから（＾◇＾；
ディーラーさん協力おしょうしなぁ（ありがとう）(^-^)♪

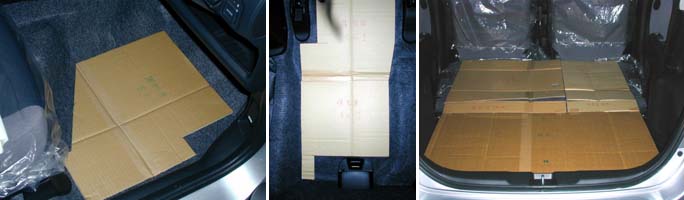

左から、運転席足元、後右席足元、荷室（後席収納状態）です。
試作品を敷いてみると、
数カ所、床の突起にぶつかる部分が見つかりました。

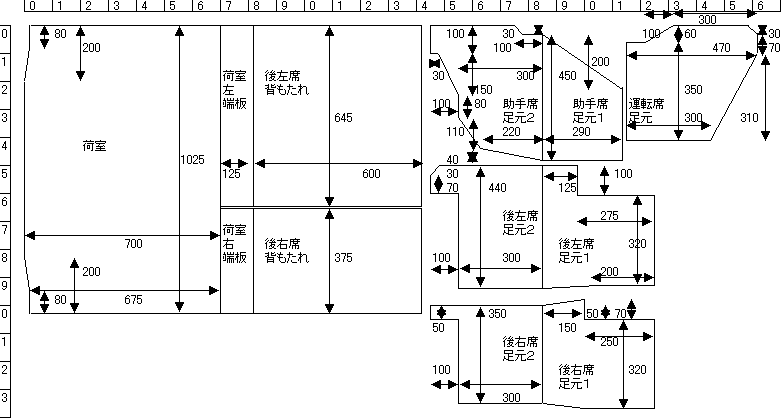

その部分を修正したのが、下の設計図です。
この設計図を使って、
次は木製マットを加工します。
４．材料加工と組立
木製マットの裏に
線を引くこと３時間、
ノコギリでザザザザと切ること３時間でこのようになります。
（板厚が５mmなので、ノコギリで簡単に切れます(^-^)）
次に、荷室の端板に、
アルミの薄い板を、両面テープで貼り付けます。
木製マットは、そのままではクネクネと曲がってしまうのです。
アルミの板を貼り付けることで、曲がらなくなります。
(端板のみに、この加工をしておきます）
次に、
荷室マットと端板を、板状ゴムひもでつなぎます。
長さ15センチのひもを５本、
長さ８センチのひもを15本用意します。
長いほうのゴムひもで、
荷室マットと端板をつなぎます。
ゴムひもの前後２センチに、
合成ゴム接着剤(コニシ ボンドＧ１７等）
を塗って、
板の方にも同じように塗って、
５分間放置してから接着します。
ここでポイント！
荷室マットと端板を、
２センチ重ねて置いて、
その上に、ゴムひもが緩まないように接着します。
こうしておくと、
フィットにマットを敷いたときに、
ゴムひもは、常に２センチ引っ張られた状態になります。
この引っ張り力を利用して、
ウルトラシートのアレンジ変更に対応します。
＠＠＠＠＠＠
助手席、後席の足元マットは、
２枚のマットに分かれています。
これを、
８センチのゴムひも９本を使ってつなぎます。
こちらは、さっきとは違って、
板を重ねずに、ゴムひもを接着します。
＠＠＠＠＠＠

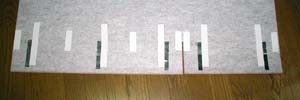

荷室マットと端板をつなぐゴムひもが、
充分に乾いたら、
８センチゴムひも６本を接着します。
こちらは、
板を重ね合わさずに、ゴムひもを接着します。
↑荷室マット完成状態です。
＠＠＠＠＠＠
後席背もたれ裏のマットは、
マジックテープで、フィットの背もたれ裏面に固定します。

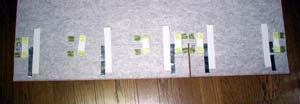

まず、マジックテープのオス側を、
５センチに切ったものを１２個準備します。
それを、このように貼り付けました。
＠＠＠＠＠＠
最後に、
後席背もたれ裏マットの、
荷室側の先端に、
直角三角形の断面をもつ
アクリル棒を接着します。
これがアクリル棒です。
DIYショップで137円でした(^^;
これを板の端に取り付けます。
ウルトラシートのアレンジ変更にあわせて、
荷室端板が動くのですが。
その動きをスムーズにするために、
このアクリル棒が活躍・・する予定です。
↑背もたれ 荷室端板↑
荷室端板の端の部分は、
カンナを掛けて丸めてあります。
後席を、荷室状態から座席状態へ戻すときに、
このアクリル棒と
荷室端板がぶつかって、
・・自動的に端板が持ち上がる仕組みです。
持ち上がった端板は、
板状ゴムひもの引っ張り力で保持されます。
盆休み明けのディーラーへ行って、
木製フロアマットを試着してみました。
↑ 後席を引き起こすと、
端板が自動的に持ち上がり、
この状態で保持されます。
再び倒せば、このように平坦になります。 ↑
木製フロアマット、完成です(^o^)！
この記事を観て、
私も木製フロアマットを作って敷こう！という、
根性のある方は、作られた板床の写真を矢野純までお送り下さい。
もれなく、板床Ｆｉｔオーナーズクラブ会員証をお送り致します(^^)
＠＠
瓦版ロゴ・ステッカー 自作の手順 ＠＠
１．デザインを決める。

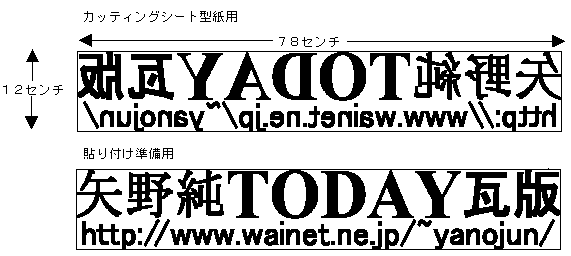

ステッカーのデザインを決めます。
Windows付属ソフトの「ペイント」で、
このようなデザインを作りました。
横７８センチ、縦１２センチ、
２９６２＊４６６ドットの画像ファイルです。
２．型紙を作る。
作ったデザインを、プリンターで印刷すると、
３枚に分かれて印刷されました。
これを、カッターと糊でつなぎ合わせると、
長さ７８センチの型紙が出来上がりました(^o^)
３．カッティングシートの加工
カッティングシートの裏面の紙に、
型紙を貼り付けて文字を切り抜きます。
切り抜いた文字を、
フィットのリアガラスに貼ると、
こんな風になる・・予定です(^-^)
水色の車体に、
薄い黄緑色の文字を貼る予定です。
で、
薄い黄緑色のカッティングシートを買うべく
某カー用品店バックス
某郊外型大型文具店
某ＤＩＹショップ
に行っても、
純色の緑色しか売っていませんでした(ToT)さすが延岡
延岡はおろか、
宮崎はおろか、
我が九州には、東急ハンズは有りません(T-T)〜
そこで、
カッティングシートを切売通販しているページで
買いました。
カッティングシートの裏面に、
型紙を貼り付けます。
型紙の裏にスプレー糊を吹き付けて、貼り付けました。
（スプレー糊は、一度貼ると剥がれないタイプを使用。）
次に、デザインナイフで文字を切り出します。
多少切り間違えても、気にしないことです。。
・・どうせ、遠くからは見えません（＾◇＾；
文字を切り出したら、
貼り付け準備用の台紙の上に並べます。
台紙に、スプレー糊を吹き付けておくと便利です。
（スプレー糊は、何度も貼って剥がせるタイプを使用。）
すべての文字を切り出すのに４時間も掛かってしまいました(>_<)
文字を並べ終えたら、
車へ貼り付ける準備をしておきます。
文字の上から、「マスキングテープ」を貼っておきます。
こうしておくと、
切り出した文字がマスキングテープに貼り付くので、
車への貼り付け作業が楽になります。
さぁ、あとは車が来てからねぇ(^-^)♪
４．貼付
納車されましたので早速貼り付けました(^-^)
ロゴステッカー完成です！
