泥沼音遊び
ヤノ劇場 小ホール用スピーカー
「よこい」の製作 |
 |
[ヤノ劇場 小ホール]
ヤノ劇場 小ホールは、
定員１名の小さなホールです。
建設場所は、私のパソコンデスクの中。
要は、パソコン液晶モニター用スピーカーを自作しようという話です。
[現状]
パソコンでMP3の音楽ファイルや、YouTubeの音楽ビデオを聴いたりします。
今はノートパソコン付属のスピーカーで聴いています。

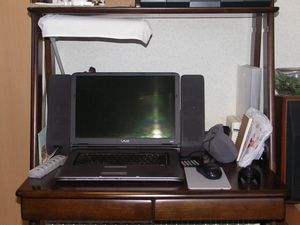

↑コレ(SONY VGN-A70P型)なんですが、
直径57mmの、びっくりするほど小さいウーファーが付いていたりして、
スピーカー開発者の涙ぐましい苦労を感じるのですが、
絶対的な箱の小ささはどうにもならず、音質はイマイチな感じです。
[目標]
ノートパソコン付属スピーカーに代わるスピーカーを自作します。
数年後にデスクトップ型パソコンに買い換えるつもりなので、
液晶モニターにも合う形にします。
１．液晶モニターの裏側のデッドスペースを利用する。
液晶モニターの裏側の空間を利用すれば、
大きなスピーカーが作れるはず。
２．小音量でも楽しめるスピーカーにする。
近所迷惑にならない音量で、
心置きなく楽しめるスピーカーにしたいです。
[取っかかり]
自作スピーカー界のゴッドファーザー、
故・長岡鉄男さんの本を買ってきた。
世界でただひとつ自分だけの手作りスピーカーを作る
と、
長岡鉄男のオリジナルスピーカー設計術
の１〜３。
「世界でただ〜」の方は、初めて自作するヒトに向けた内容です。
「〜設計術」の１分冊に、もう少し詳しく設計方法が書かれています。
子供の頃に読んだ記事を、懐かしみながらペラペラめくってました。
[構想]
バックロードホーンスピーカーに挑戦したいと前々から思っていて、
ヤノ劇場 大ホール用スピーカーとして
作ることにしたんです。
けれど、
いきなり大ホール用スピーカーを作るのも、
技術も無いのにアレなので、
練習台として、まず今回の小ホール用スピーカーで、
バックロードに挑戦します。

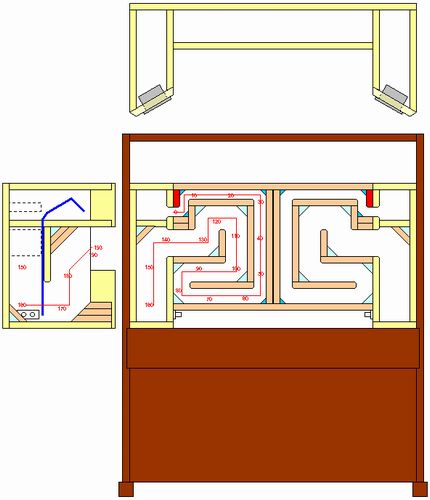

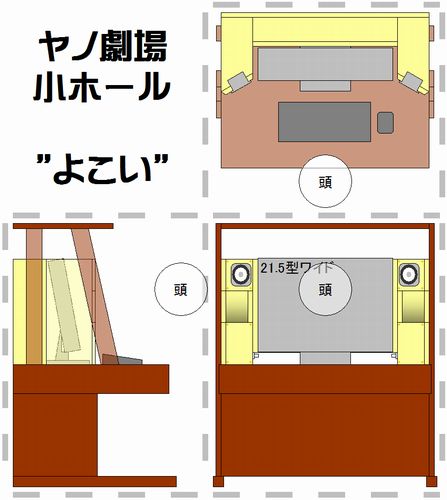

エクセルでザックリと絵を描きながら構想を練ります。
私の座卓パソコンデスクに液晶モニタを置いたとしたら、
液晶モニタ裏側の空間と側面の空間を合わせて、
左右それぞれ１１リットル程度の体積が取れることが分かりました。
体積からして、8cmフルレンジスピーカーユニットを使った
バックロードならイけそう。
[スピーカーユニット選び]
コイズミ無線のサイトを見たり、
いろんな個人サイトでの評判を読みながら、
8cmフルレンジスピーカーの中から、
FOSTEX FF85K型を選びました。
同じフォスのFE83E型と、どちらにするか悩みました。
最終的に見た目でコレに決定…ってのはウソで、
スピーカーユニットの特性がバックロード向きなのでコチラにしました。
[アンプ]
パソコン用スピーカーなので、アンプも準備しなきゃいけない。
パソコンのライン出力からつなぐので、
「小型で小出力のｄ級パワーアンプ(ボリューム付き)」
を探して、「鎌ベイアンプ」という商品にたどり着きました。
たどり着いたのは良いものの、すでに完売、
メーカー廃番(生産終了)になっていたので、
やほお！競売で手に入れました。
[設計]
バックロードホーンスピーカーの設計は素人の手に負えないものですが、
長岡鉄男さんの本に、設計上の大まかな目安が書いてあるので、
読んでいると、素人の私でもナントカなりそうな気分になってきます。
長岡鉄男さんの本を何度も読みつつ、
こちらのサイトのバックロードホーン型エンクロージャ設計プログラム
(とっても便利です(^o^)…けど今はもう無くなったようだ(T-T))や、
自作のエクセルシートで計算しながら、
設計に必要な要素を決めて行きました。
決めた値は、
空気室1.4リットル、スロート断面積20cm2、音道193cm、
ホーン開口面積120cm2、
です。

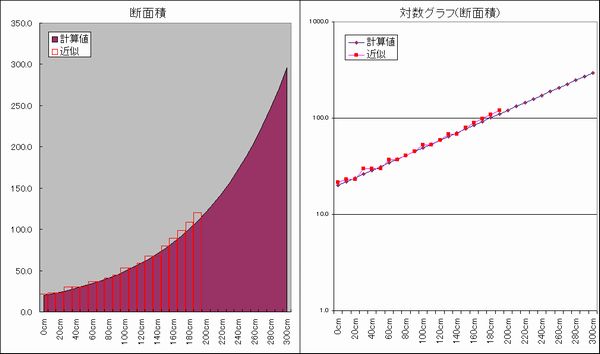

エクセル上で音道断面積を計算してみたり、
計算結果に沿って板を並べてみたり、
どうしても板がうまく収まらずに並べなおしたり、
音道を再計算したり…という風に、
何度か計算したり、図を修正したりして、このようになりました。
音道作りはパズルゲームの様です。
[特徴]
１．左右一体型
左右のスピーカーが１つの箱に収まっています。
液晶モニタの足が当たらないよう、
背面部分は５センチ浮いています。
２．ニアフィールド・バックロード
ニアフィールドとは、ニア・フィールド・リスニングの事で、
スピーカーの近くで、耳を澄ませる音の聴き方です。
子供の頃、スピーカーユニットを箱に入れずに、
裸の状態で音を鳴らしてみた事があります。
耳を澄ましてみると、低い音は出ないものの、
中高音はとても綺麗だったのを覚えています。
何にも邪魔されずに自由に動くコーン紙の音。
バックロードホーンスピーカーは、
スピーカー・ボックス内部の圧力が(密閉型等に比べて)少ないはず。
自由に動くコーン紙の音を、耳を澄まして聴くことで、
小音量でも楽しめるスピーカーが出来るんじゃないか？
と思いました。
また、バックロードホーンの開口が前面、
しかもユニット真下にあります。
長岡教の方々から説教を受けそうな設計です。
デメリットがある事は承知で、
今回は「音源の集中」というメリットを選びました。
[材料揃え]

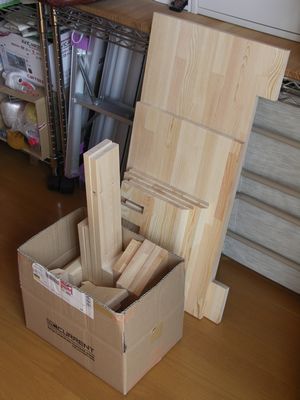

ホームセンターへ行って、板を買ってきました。
箱はパインの集成材、音道はツーバイ材(SPF)です。
なぜ、合板ではなく、
柔らかくて反りまくる材料を選んだのかというと、
合板の小口の模様が苦手だからです。
集成材のフィンガージョイントも似たようなモンですが、
まぁ好みの問題です。
我が家にパイン材カントリー系の家具が多いことも理由です。
化粧台や電子レンジ台もパイン材で自作した事もあり、
若干の加工ノウハウがあります。
若干…というか、毛が生えた位、
いや、ナノサイズテクノロジーというか、
もう無いに等しい位のノウハウなんですが。
そんなことはどうでもいいとして。
スピーカーやターミナルは秋葉原
…は我が家から1100km位あるので気軽に行けず、
通販で購入しました。
その他、金具類やボンド、
円形の穴を開けるために自由錐を買ってきました。
[製作]
2009年2月5日に材料のカットを始めました。
１日間作業をして、疲れすぎて翌日寝込むという謎のサイクルを繰り返し、
延べ２日間でカット作業が終わりました。
買っておいた板を車に積んで、実家へ。
父上所有の伝家の宝刀、日立工機のスライド丸ノコC7RSH型を借りました。
レーザーマーカー付きで直角カットも斜めカットも楽勝、
アマチュア木工家の憧れの工具です。
音がウルサイので、田舎暮らしバンザイ的工具でもあります。
丸ノコは取扱いを間違えると
指を落としたり腕を落としたり命を落としてしまう工具なので、
とにかく慎重に作業を行いました。
工具はプロ級なんだけど
操作技術が素人なので
ソレナリな感じのカット精度に。
↑カット終わるの図。
積み木あそびみたいだな。

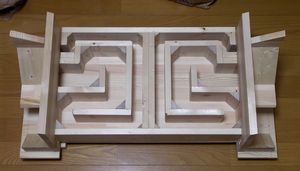

↑音道を組み立て始める。(2009.2.18)
何箇所か失敗したけど、致命的でもないのでそのまま組み立ててます。
音道内部を塗装してケーブルを取り付けてから、
残りの組立と塗装(2009.2.20)

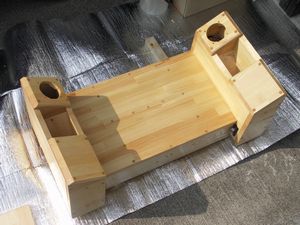

箱が出来あがったところで、実験をしました。
スピーカー取り付け穴に口を当てて、「あ〜」と声を出します。
すると、ホーン開口部から、
「木のラッパ！」
としか言いようのない響きを含んだ声が聴こえてきてました。
私の作った木の箱は一応、
バックロードホーンとして機能しているようでホッとしました。
予想外の良い響きに興奮する３７歳。
写真では分からないけど、
失敗を挙げるとキリが無くて、
なんとも雑というか、良く言えば手作り感満点って雰囲気の出来栄え。
何が雑って、設置場所の幅が793mmなのに、
箱の幅が794mmになった。
工作精度の問題だ。
問題…というか、もう出来上がってしまったので
未解決事件で迷宮入りなんだけども。
でも大丈夫。設置場所を1mm広げればいい。
万事オーライ気合いで押し込めっ！

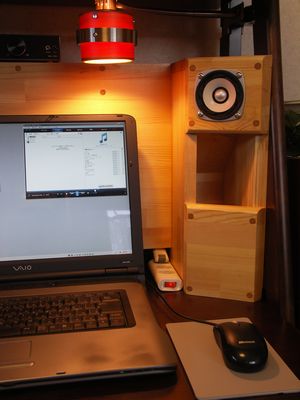

ユニットを取り付けて完成しました。(2009.2.21)

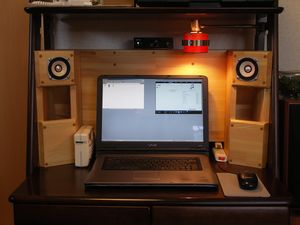

パソコンデスクに置きました。
 |
→ |
 |
| 使用前 |
|
使用後 |
[聴いてみた感想]
自分で作ったスピーカーの音を自分で聴いても、
冷静な評価なんて出来るわけないです。
いわゆる「モニターサウンド」とは180度逆の音がします。
周波数特性は測ってないけど、特性が暴れていることは分かります。
特性を良くしようと吸音材を入れてみたりした。
そうしたら、欠点は幾分減ったけど、
長所も同じだけ減ってツマラナイ音になったので、
結局、吸音材は全部取り除きました。
[[良い所]]
勢いがある…というか、活きの良い音がする。
定位がいい。でも、ヘッドホンのように鬱陶しくない。
小音量でも聴ける。
ライブ盤が心地いい。
[[悪い所]]
周波数特性暴れまくり。
[グライコ導入]

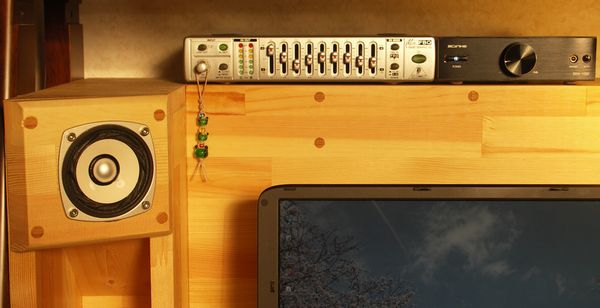

周波数特性の調整用にグラフィックイコライザーを導入しました。(2009.3.26)
ベリンガー社のFBQ800というステレオ９バンドのモノで、6千円位でした。
そりゃもう、劇的に改善しましたよ。
[周波数特性]
完成から約８ヶ月間、周波数特性を測定しました。(2009.10.29)
Panasonic WM-61Aで作ったコンデンサーマイク＋リスニング位置での測定です。

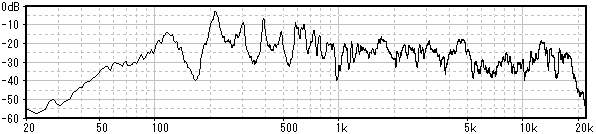

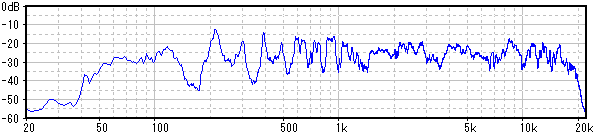

イコライザーＯＦＦでの特性
イコライザーＯＮでの特性

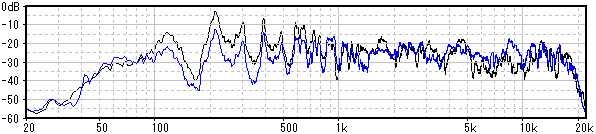

重ねてみた。(黒＝ＯＦＦ、青=ＯＮ)

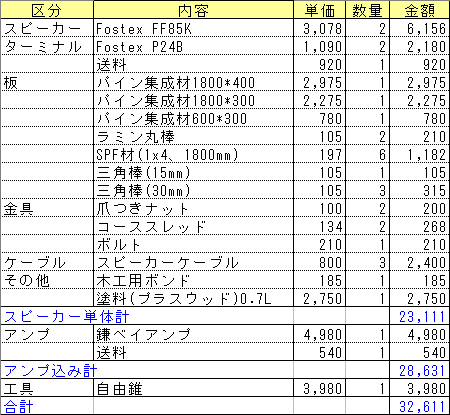

[費用]
こんな工作が出来るのは理解ある妻のお陰です(T-T)♪〜
[名前]
長岡鉄男さんよろしく、
私も自分のスピーカーに愛称を付けることにしました。
その愛称は「よこい」です。
皆さん、覚えてくださいね…って、誰が覚えるカッッ！
「よこい」とは、
「憩い、休み」を意味する九州地方の方言です。
１．神経症での自宅療養(＝よこい)中に、
再起を目指して作った事を忘れないための記念
２．心の憩い(＝よこい)のスピーカー
という意味を込めました。
[定価]
費用はさっき書いた通りなんですが、
ココでは、このスピーカーの定価を設定します。
インターネットにはモノズキなヒトが居て、
「お金を出すのでこのスピーカーを作ってください。」
とか言うヒトが居るかもしれないという誇大妄想に基づいて、
予め定価を決めておこうという話です。
材料費は23,111円。
人件費6万円、儲けも6万円で、合計14.3万円。
で販売します…というのはウソ。
あのですよ、このスピーカーは世界にただひとつのスピーカーなのですよ。
何故ひとつなのかというと、
「同じ事を２度したくない」
と思える位に、大変なんです作るのが！！
「パソコン液晶モニター用に
ニアフィールドでバックロードって面白いんじゃない？」
っていう勢いがあって、
やっとのことで完成まで辿りつけたのですよ。
完成するともう勢いが無いので、２個目を作る根気無いですワタクシ…。
という訳で、このスピーカーの定価は５億円です。
問答無用、値下げ交渉断固拒否。
ってか、スピーカーは自分で設計して作ったほうが楽しいですよ。
さぁーて、ヤノ劇場大ホール用のアイディアを練るとするかぁ〜♪
[6年後の周波数特性]
久しぶりに周波数特性を測定しました。(2016.4.9)
６年前の特性(2009.10.29)
特に何もしていないのですが、なぜか次第にバランスが取れてきたので
イコライザーは不要になり、３年位前に外しました。
これがエージングなのかなと思います。
ところで、ついに2016年2月に
ヤノ劇場 大ホール用スピーカー「がんたれ」を製作しました。
よかったら是非ともご覧下さい。
